linux 0.11 文件系统总结

文件系统

详见：操作系统文件系统。

操作系统中的文件系统可以分为两部分：操作系统内核中或者在硬盘软盘虚拟盘中。一个物理设备可以分为多个逻辑设备，比如一个物理硬盘可以分为多个逻辑硬盘。而一个逻辑设备只有一个文件系统，一个文件系统只包含一个i结点的树结构。一个逻辑设备只能有一个根i结点。

image-20231203234247319

未安装文件系统的磁盘称之为生磁盘，生磁盘也可以作为文件读写，linux中一切皆文件。

生磁盘可以被分区，分区中可以安装文件系统，常见的文件系统有fat32、ext2、ext4等。

MINIX 文件系统与标准 UNIX 的文件系统基本相同。它由 6 个部分组成。分区内可以安装指定文件系统，同一磁盘多个分区文件系统不要求相同。MINIX文件系统布局如下：(下述部分是在磁盘上的)

MINIX文件系统布局

  • 引导块：若作为引导分区，将存放操作系统的引导程序代码，否则空置。

  • 超级块：用于存放磁盘设备上文件系统结构的信息，说明各部分的大小。

  • i节点位图：标记i节点数据元素是否被使用

  • 逻辑块位图：标记磁盘数据块是否被使用

  • i节点区：用于存放inode节点数据，一个文件对应一个inode节点，inode节点存储文件属性数据。

  • 数据区：以固定大小盘块（1k）为单位进行动态分配和回收，用于存储数据，类似内存分页。

    位图：一个比特对应一个逻辑块，0，1代表是否被占用

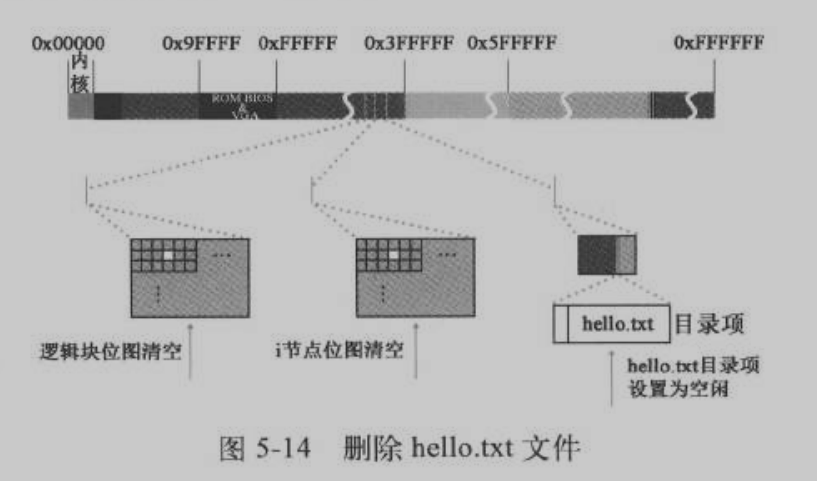

    删除文件：清理数据块关系清掉，对应逻辑块位图清0，清理i结点和i结点对应位图。

    如果一个物理块有多个逻辑块，上述就罗列着摆放：

    image-20231211195002220

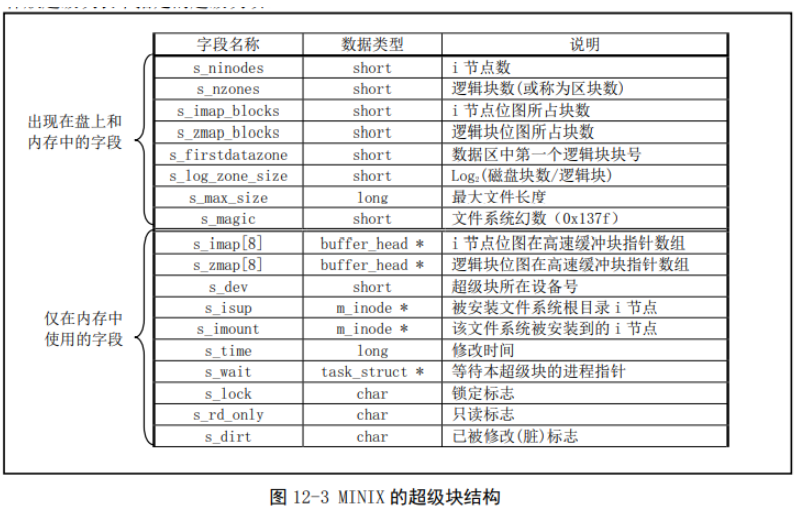

    超级块结构：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
struct super_block {
	unsigned short s_ninodes;
	unsigned short s_nzones;
	unsigned short s_imap_blocks;
	unsigned short s_zmap_blocks;
	unsigned short s_firstdatazone;
	unsigned short s_log_zone_size;
	unsigned long s_max_size;
	unsigned short s_magic;
/* These are only in memory */
	struct buffer_head * s_imap[8];//位图信息存到了缓冲块里面
	struct buffer_head * s_zmap[8];
	unsigned short s_dev;
	struct m_inode * s_isup;//文件系统的根i结点
	struct m_inode * s_imount;//文件系统挂载到的结点
	unsigned long s_time;
	struct task_struct * s_wait;
	unsigned char s_lock;
	unsigned char s_rd_only;
	unsigned char s_dirt;
};
超级块结构

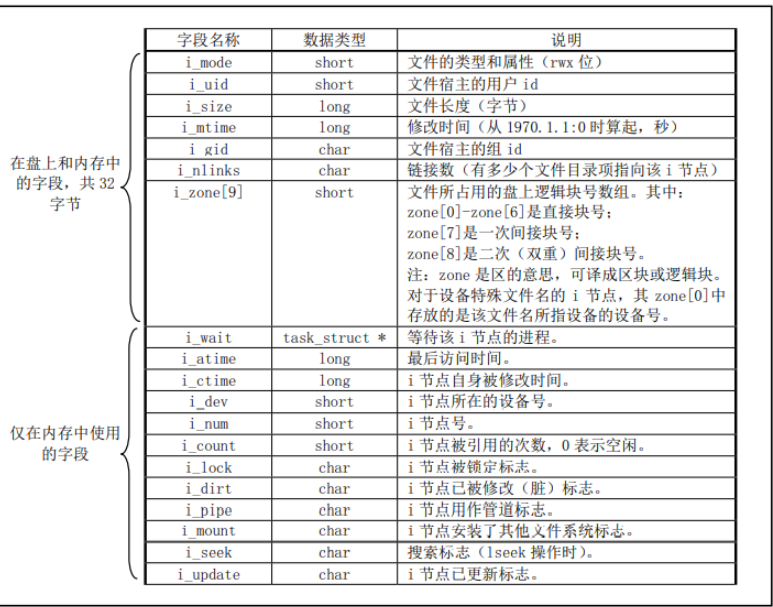

inode结构

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
struct m_inode {
	unsigned short i_mode;
	unsigned short i_uid;
	unsigned long i_size;
	unsigned long i_mtime;
	unsigned char i_gid;
	unsigned char i_nlinks;
	unsigned short i_zone[9];
/* these are in memory also */
	struct task_struct * i_wait;
	unsigned long i_atime;
	unsigned long i_ctime;
	unsigned short i_dev;
	unsigned short i_num;
	unsigned short i_count;
	unsigned char i_lock;
	unsigned char i_dirt;
	unsigned char i_pipe;
	unsigned char i_mount;
	unsigned char i_seek;
	unsigned char i_update;
};
inode结构

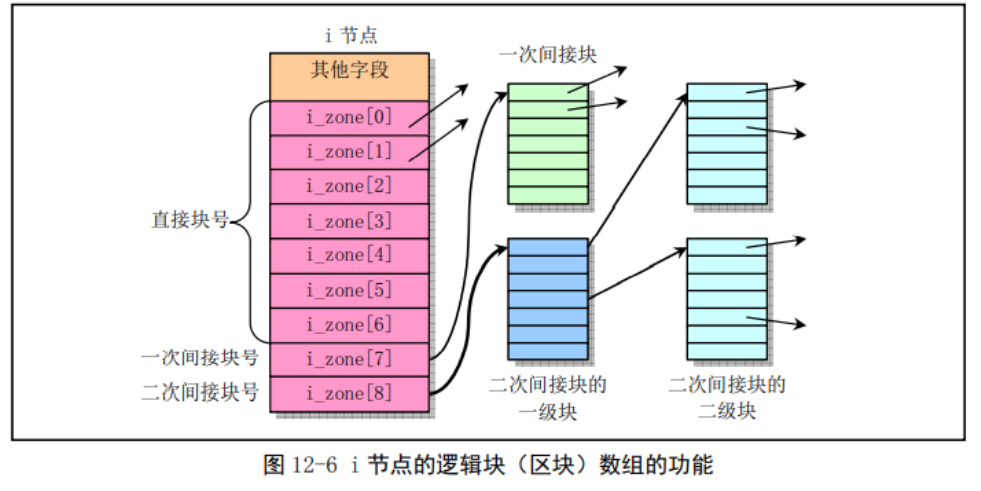

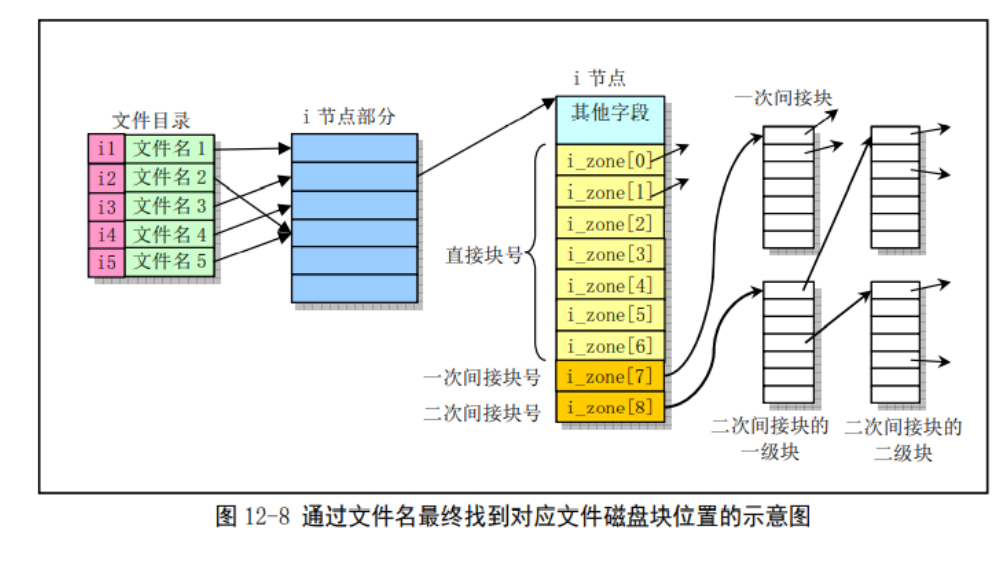

i_zone数组

unsigned short i_zone[9];

i_zone数组包含直接盘块号、一次间接盘块号和二次间接盘块号。一次盘块号可视为单级页表，一次间接盘块号可视为二级页表、二次间接盘块号可视为三级页表。

这种处理方式的好处在于，对于小文件，通过直接块号可快速定位数据块；对于中等类型的文件，一次间接块可以维护较多数据块的同时，具有较快的访问速度；对于大型文件，二次间接盘块号可以维护大量磁盘块，但访问速度较慢。

内存多级页表与i_zone直接区别：不同进程具有固定大小的虚地址空间，并且对其整个虚地址空间的内存，都有可能访问到，因此使用多级页表。文件系统内存在很多大小不一的文件，综合考虑对不同大小文件的特点，使用1-3级磁盘块表可以分别处理小、中、大文件。

izone

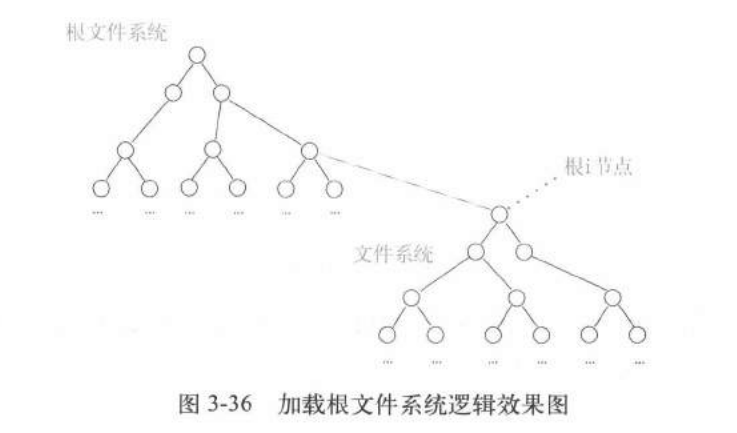

文件系统树形结构

所有文件的i结点最终会挂成一个树形结构，树根i结点就是文件系统的根i结点，

加载文件系统就是把一个文件系统的根i结点挂接在另一个文件系统的i结点上，按照这个设计，一个文件系统必须要挂在另一个文件系统上面，最后最根部那个文件系统就是根文件系统

加载根文件系统

根文件系统挂在super_block[8]上。超级块：有一个超级块数组super_block[8]里面每一个元素是一个超级块，只要一个文件系统加载到内核了这个文件系统的根i结点会依次加载到这个数组里面。最多加载8个文件系统

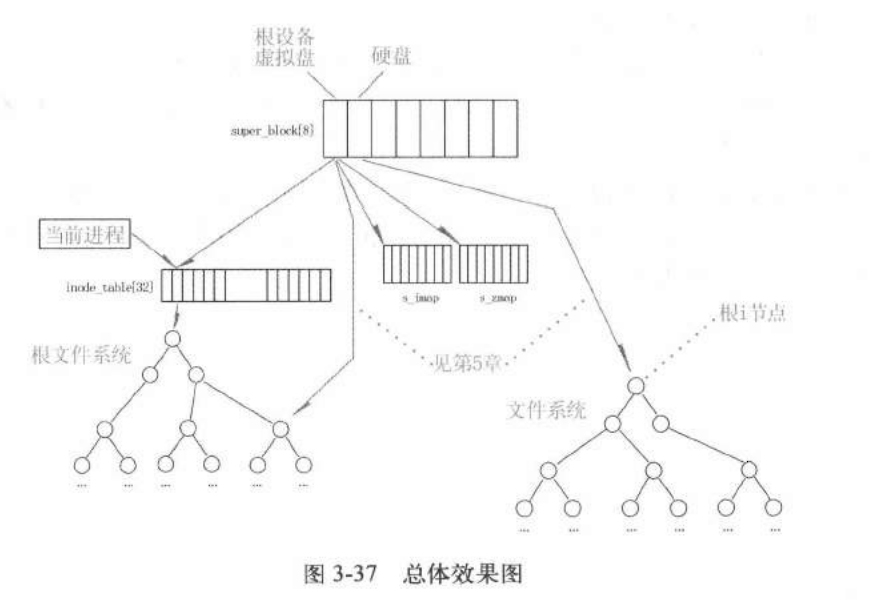

总体效果图

文件系统用i结点来管理，一个i结点管理一个文件，目录文件也是文件，也有i结点来管理。

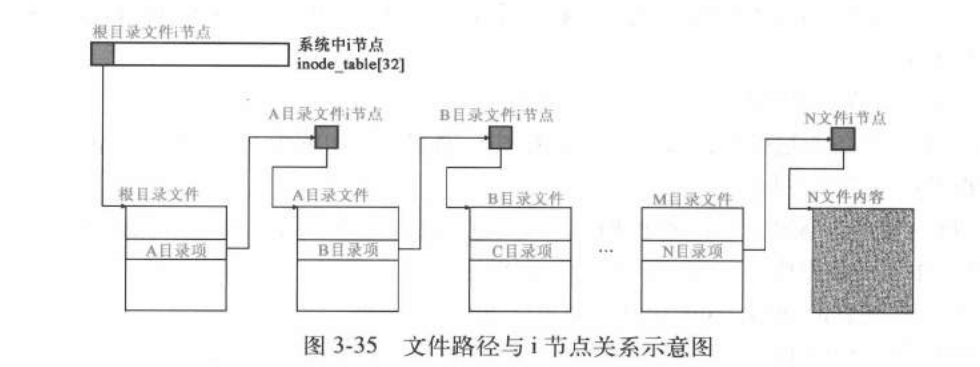

文件系统与i结点

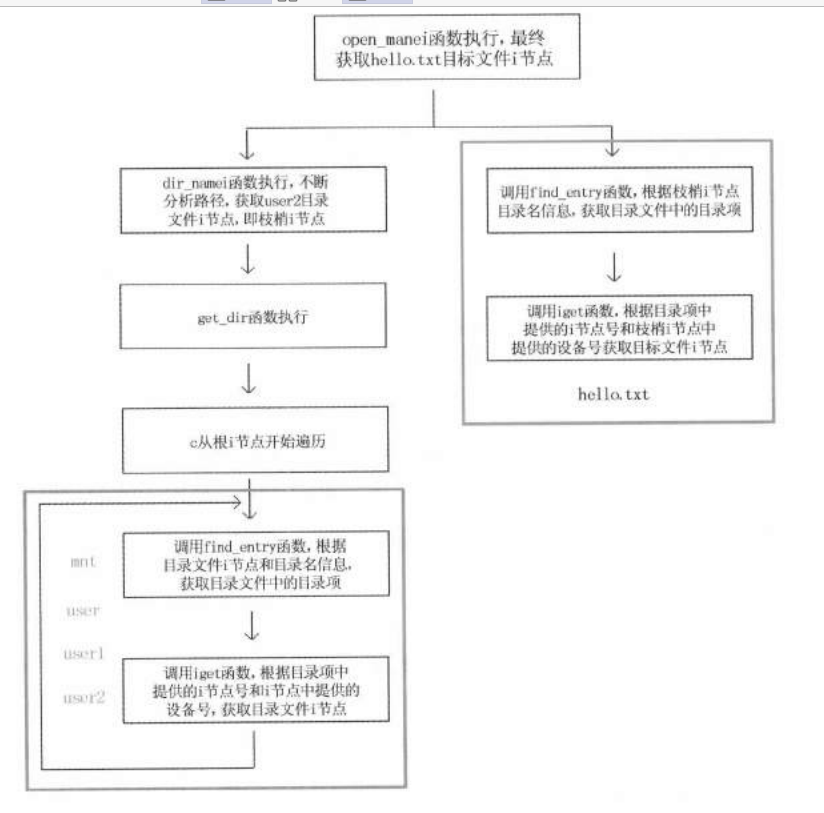

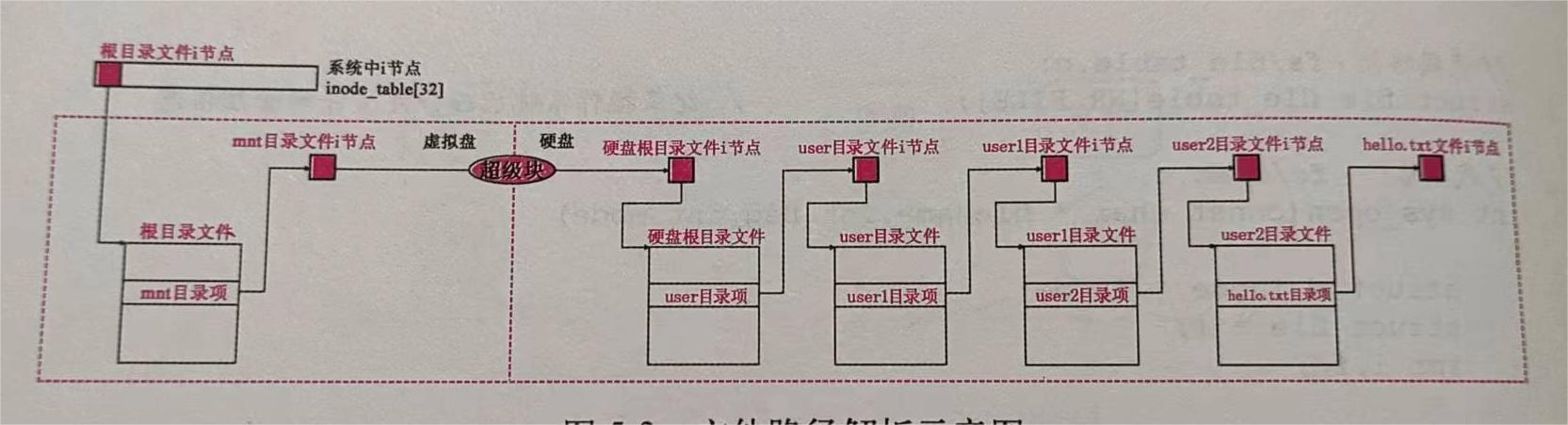

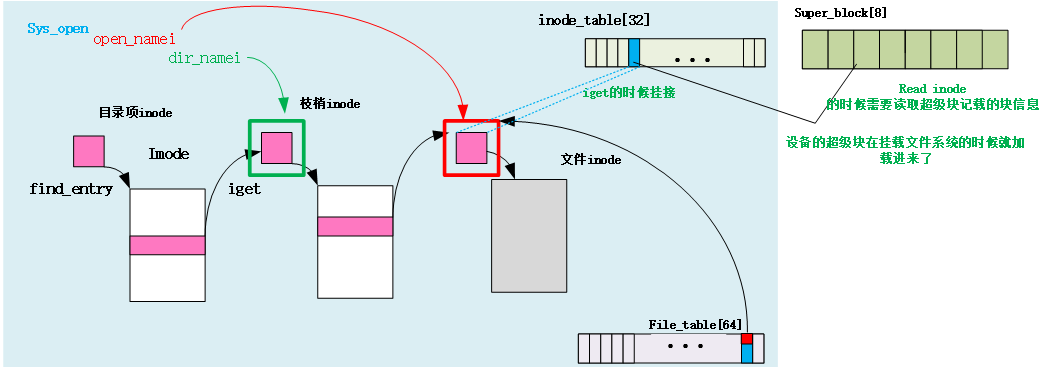

加载文件过程举例：

通过文件inode节点，可以定位文件数据块，那如何通过文件路径定位到具体文件？

文件系统主要包含文件和目录两种文件，目录是一种特殊的文件，其文件内容存储其目录下文件名->inode节点号的映射信息。文件查找开始于根目录，根目录号固定为0，不需要查找即可直接打开。

举例说明文件查找过程，给定存在路径/name1/name2/name3查找具体文件过程：

1）通过根节点inode号，打开根目录，读取其文件内容，即目录下文件名->inode节点号映射表，找到name1目录inode节点号n1

2）通过name1的inode号n1，打开name1目录，读取其文件内容，即目录下文件名->inode节点号映射表，找到name1目录inode节点号n2

3）通过name2的inode号n2，打开name2目录，读取其文件内容，即目录下文件名->inode节点号映射表，找到name3目录inode节点号n3

4）通过name3的inode号n3，打开name3文件

怎么打开文件：

通过文件查找找到文件inode节点号，然后打开文件，即读取inode至内存。

定位数据块：通过文件inode节点，访问其i_zone数组，进一步可以定位具体的数据所在磁盘块号。

以c语言open和close返回的是什么解释文件系统

1
2
3
4
5
6
7
8
9
10
 struct file file_table[NR_FILE];//20
 struct super_block super_block[NR_SUPER];//8

struct file {
	unsigned short f_mode;
	unsigned short f_flags;
	unsigned short f_count;
	struct m_inode * f_inode;
	off_t f_pos;
};

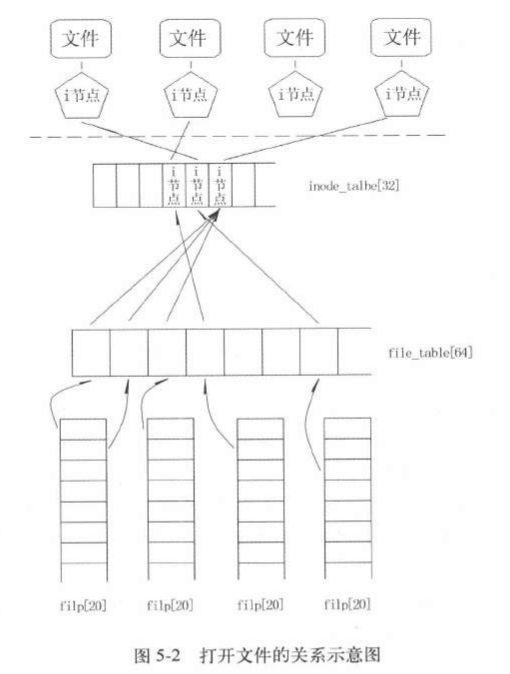

  • 操作系统只有一个super_blocks数组，每个数组元素是一个超级块，一个超级块管理一个逻辑设备，因此最多挂载8个逻辑设备，其中只有一个根设备。

  • inode_table[32]每一个元素就是一个i结点，是在操作系统中所有打开的i结点

  • file_table 里面装了file结构体，struct super_block super_block[NR_SUPER]

​ f_inode指针指向inode_table里面的元素

  • task struct里面的filp struct file * filp[NR_OPEN];/： 指针数组，每个元素都是file类型的指针

linux 0.11一个进程最多只能打开20个文件（文件是可以重复打开的）可以同一个文件占多个file_table的表项

filp归进程管。进程打开一个文件，首先在filp里面找空闲项， 将这个空闲的位置指向file_table其中的一项，这一项里面的f_inode指针指向inode_table。 c语言里面打开文件返回的句柄就是这个指向的inode_table位置对应的下标索引，例如下图就是0.打开文件就是建立这个指针链接的过程，对应的close文件就是把这个关系链断掉。

file对应的是用户的需求，inode对应的是内核管理

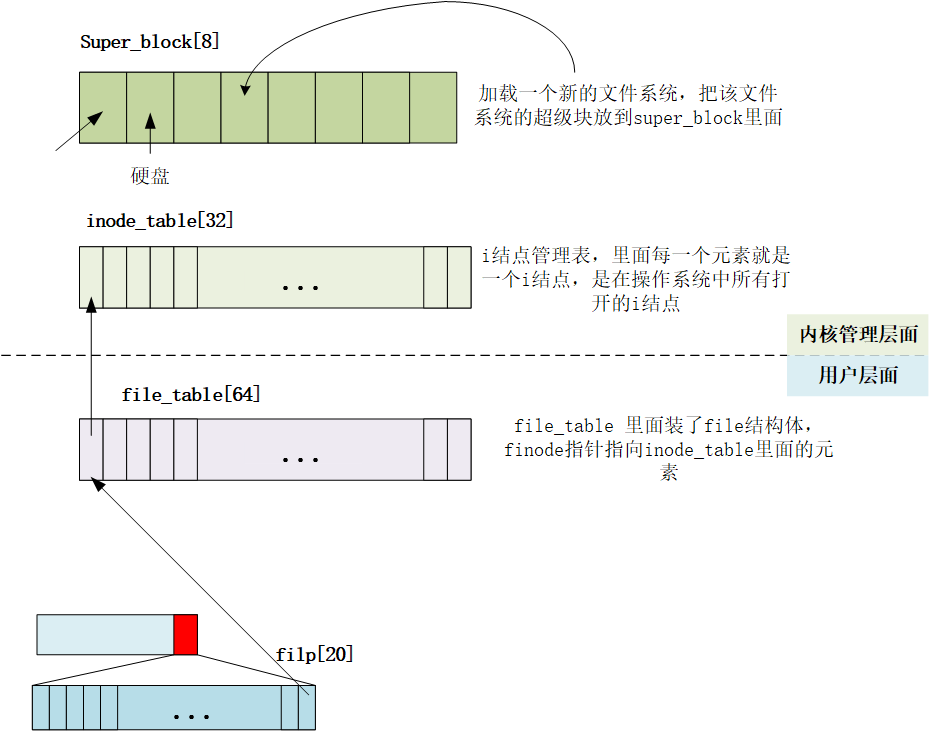

文件系统

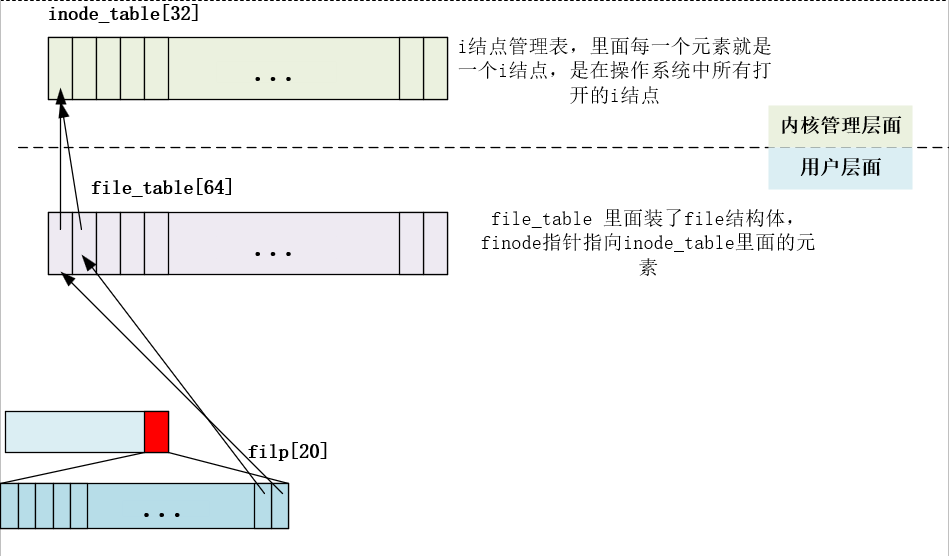

打开同一个文件，指向的inode_table是一个，file_table新开了一个

==file_table【64】是整个kernel只有一个，file_table[32]也是整个操作系统只有一个，每个元素是一个file对象==

打开同一个文件

目录跟结点也要放到inode——table，当路径找完了就把结点pop了

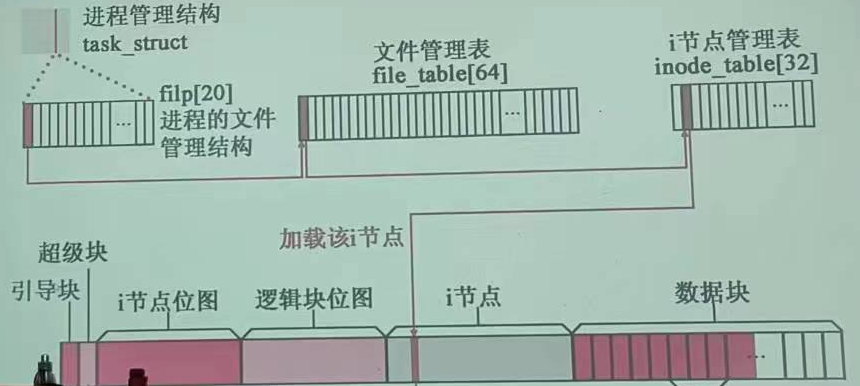

image-20231205200445043

i结点是如何管理文件的

1
2
3
4
5
struct m_inode {
	...
	unsigned short i_zone[9];
     ....
};

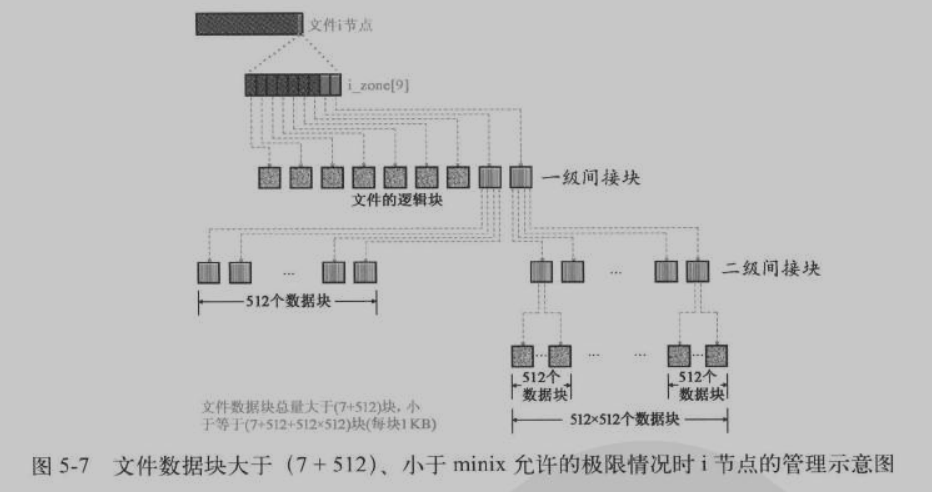

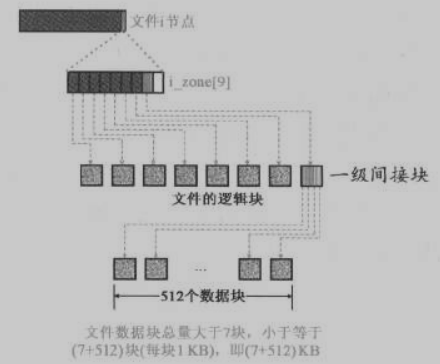

izone
izone

izone数组是unsigned short类型，两个字节。前7个是直接的指向7个块。一级间接块大小1k个字节，包含了1k/2 个unsigned short索引

可以指向512个块，二级索引同理。有512*512个数据块。

因此一个inode管理的极限是：（7+512+512*512）KB

根文件系统

更换根设备（进程1格式化虚拟盘并更换跟设备为虚拟盘）

之前第二章设置了虚拟盘并初始化，但是当时没有进行格式化还不能作为块设备使用。格式化的信息存在boot操作系统的软盘上

进程1调用rd_load();函数格式化虚拟盘调用

rd_load()是虚拟盘根文件加载函数。在系统初始化阶段，该函数被用于尝试从启动引导盘 上指定的磁盘块位置开始处把一个根文件系统加载到虚拟盘中。在函数中，这个起始磁盘块位置被定为256。当然你也可以根据自己的具体要求修改这个值，只要保证这个值所规定的磁盘容量能容纳内核映象 文件即可。这样一个由内核引导映象文件（Bootimage）加上根文件系统映象文件（Rootiamge）组合而 成的“二合一”磁盘，就可以象启动 DOS 系统盘那样来启动 Linux 系统。在进行正常的根文件系统加载之前，系统会首先执行 rd_load()函数，试图从磁盘的第 257 块中读取 根文件系统超级块。若成功，就把该根文件映象文件读到内存虚拟盘中，并把根文件系统设备标志

ROOT_DEV 设置为虚拟盘设备（0x0101），否则退出 rd_load()，系统继续从别的设备上执行根文件加载 操作。 之前根设备是软盘：bootsect.s里面指定的

==把虚拟盘指定为根设备，读硬盘是有中断的。软盘因为比较快就在内存里。所以读软盘不用中断读软盘要用do_rd_request==

==rd虚拟盘，虚拟的是软盘==，相当于把软盘的内容映射过来，然后把虚拟盘替软盘成为根设备

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
void rd_load(void)
{
	struct buffer_head *bh;
	struct super_block	s;
	int		block = 256;	/* Start at block 256 */
	int		i = 1;
	int		nblocks;
	char		*cp;		/* Move pointer */

	if (!rd_length)
		return;
	printk("Ram disk: %d bytes, starting at 0x%x\n", rd_length,
		(int) rd_start);
	if (MAJOR(ROOT_DEV) != 2)//判断是不是软盘
		return;
	//block：引导块，block+1超级块//见上面文件系统的格式图
	bh = breada(ROOT_DEV,block+1,block,block+2,-1);
	if (!bh) {
		printk("Disk error while looking for ramdisk!\n");
		return;
	}
	*((struct d_super_block *) &s) = *((struct d_super_block *) bh->b_data);
	brelse(bh);
	//判断文件系统是不是minux文件系统
	if (s.s_magic != SUPER_MAGIC)
		/* No ram disk image present, assume normal floppy boot */
		return;
	nblocks = s.s_nzones << s.s_log_zone_size;
	if (nblocks > (rd_length >> BLOCK_SIZE_BITS)) {
		printk("Ram disk image too big!  (%d blocks, %d avail)\n",
			nblocks, rd_length >> BLOCK_SIZE_BITS);
		return;
	}
	printk("Loading %d bytes into ram disk... 0000k",
		nblocks << BLOCK_SIZE_BITS);
	cp = rd_start;
	while (nblocks) {
		if (nblocks > 2)
			bh = breada(ROOT_DEV, block, block+1, block+2, -1);
		else
			bh = bread(ROOT_DEV, block);
		if (!bh) {
			printk("I/O error on block %d, aborting load\n",
				block);
			return;
		}
		(void) memcpy(cp, bh->b_data, BLOCK_SIZE);
		brelse(bh);
		printk("\010\010\010\010\010%4dk",i);
		cp += BLOCK_SIZE;
		block++;
		nblocks--;
		i++;
	}
	printk("\010\010\010\010\010done \n");
	ROOT_DEV=0x0101;//主设备号换为100:虚拟盘
}

加载根文件系统

进程1调用mount_root在根设备虚拟盘上加载根文件系统

1
2
3
4
5
6
struct super_block {
...
	struct m_inode * s_isup;//文件系统的根i结点
	struct m_inode * s_imount;//文件系统挂载到的结点
...
};

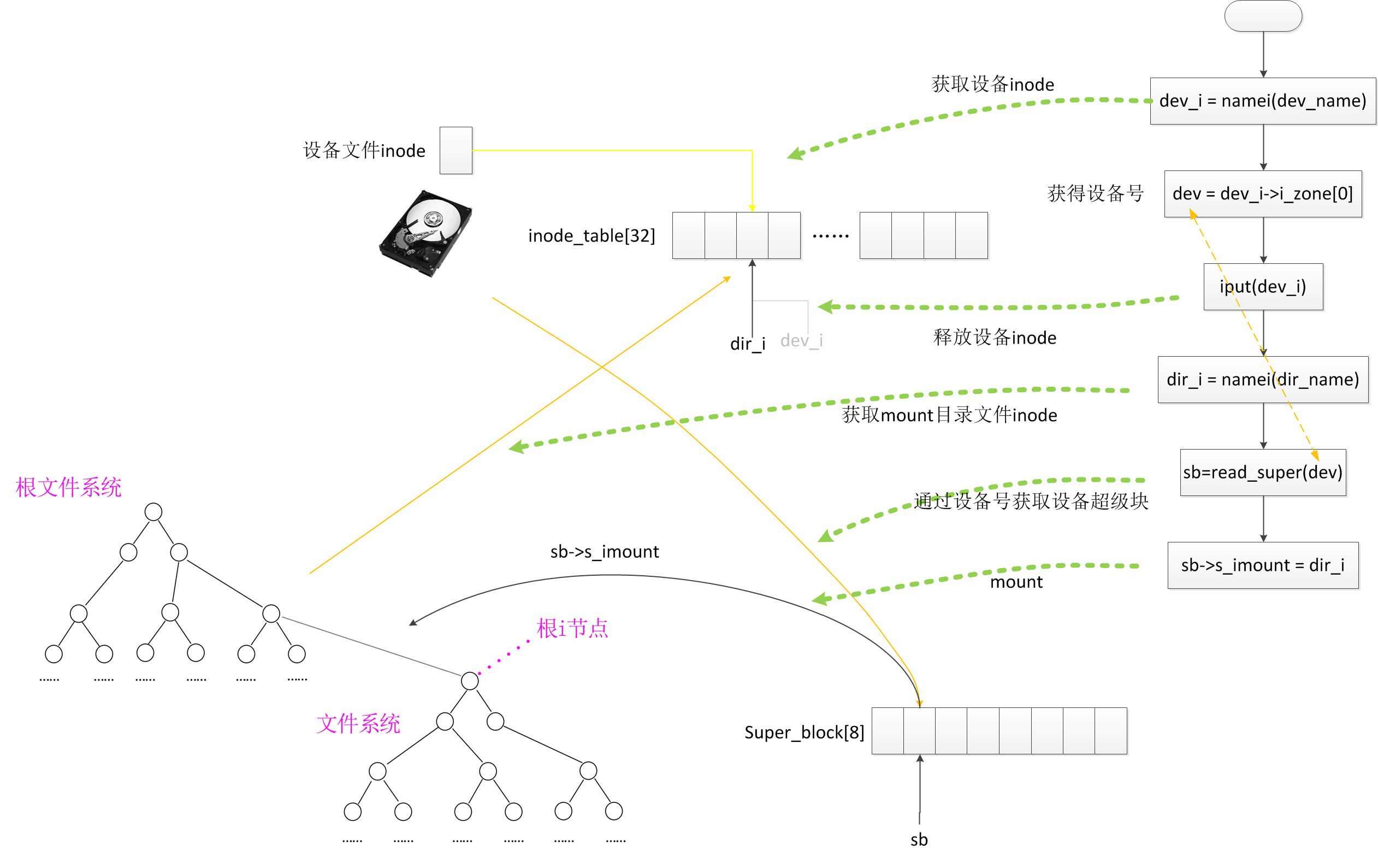

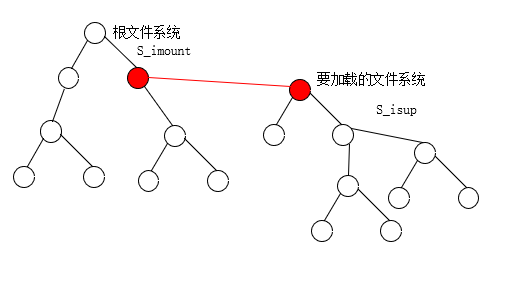

文件系统加载结点

首先挂载super_block数组和file_table数组

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
void mount_root(void)
{
	int i,free;
	struct super_block * p;
	struct m_inode * mi;

	if (32 != sizeof (struct d_inode))
		panic("bad i-node size");
	//file_table初始化引用计数清0
	for(i=0;i<NR_FILE;i++)
		file_table[i].f_count=0;
	//判断是否为软盘
	if (MAJOR(ROOT_DEV) == 2) {
		printk("Insert root floppy and press ENTER");
		wait_for_keypress();
	}
	//初始化super_block
	for(p = &super_block[0] ; p < &super_block[NR_SUPER] ; p++) {
		p->s_dev = 0;
		p->s_lock = 0;
		p->s_wait = NULL;
	}
    ...
}

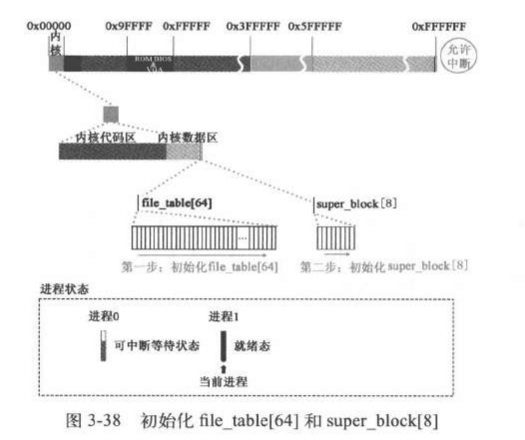

image-20231211092132558

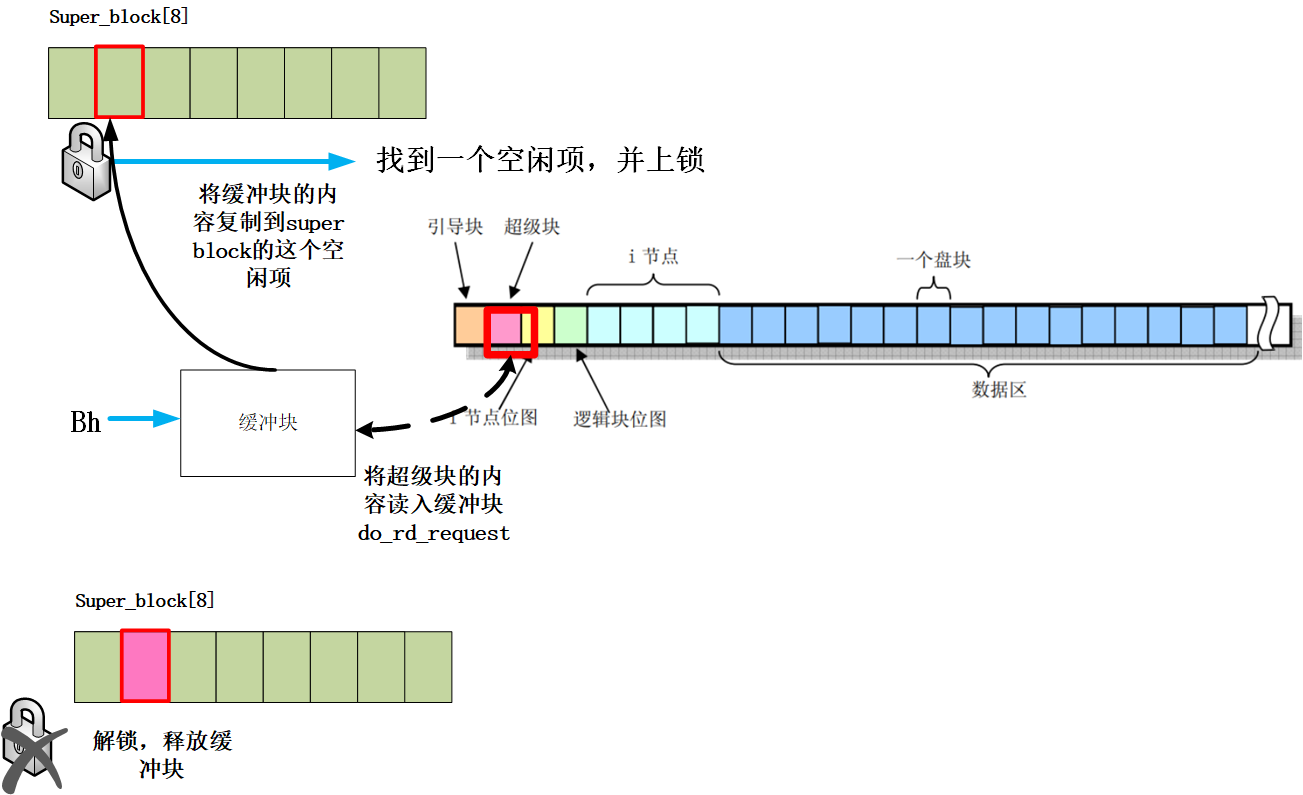

read_super加载文件系统超级块

整体流程图：

readsuper
1
2
3
4
5
6
7
void mount_root(void)
{
    ...
if (!(p=read_super(ROOT_DEV)))
		panic("Unable to mount root");
    ...
}

read_super()用于把指定设备的文件系统的==超级块==读入到==缓冲区==中，并登记到超级块数组中，同时也 把文件系统的 i 节点位图和逻辑块位图读入内存超级块结构的相应数组中。最后并返回该超级块结构的 指针。

首先检查这个要读的超级块是不是已经在super_block[8]中，如果有直接使用不用在加载一次了（和缓冲区看有没有现成的一个意思）

1
2
3
4
5
6
7
8
9
10
11
12
13
static struct super_block * read_super(int dev)
{
	struct super_block * s;
	struct buffer_head * bh;
	int i,block;

	if (!dev)
		return NULL;
	check_disk_change(dev);//检查是否换过盘
	if (s = get_super(dev))
		return s;
		...
}

get_super

查这个要读的超级块是不是已经在super_block[8]中

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
struct super_block * get_super(int dev)
{
	struct super_block * s;

	if (!dev)
		return NULL;
	s = 0+super_block;
	while (s < NR_SUPER+super_block)
		if (s->s_dev == dev) {
			wait_on_super(s);
			if (s->s_dev == dev)
				return s;
			s = 0+super_block;
		} else
			s++;
	return NULL;
}

超级块上锁等待（别的进程加载了这个文件系统）

1
2
3
4
5
6
7
8
static void wait_on_super(struct super_block * sb)
{
	cli();
	while (sb->s_lock)
		sleep_on(&(sb->s_wait));
	sti();
}

在super_block里面找到空项

在super_block中找到一项空的并加锁。这里加载根文件系统，第一项就是空的所以是选了第一个

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
static struct super_block * read_super(int dev)
{
    ...
for (s = 0+super_block ;; s++) {
		if (s >= NR_SUPER+super_block)
			return NULL;
		if (!s->s_dev)
			break;
	}
	s->s_dev = dev;
	s->s_isup = NULL;
	s->s_imount = NULL;
	s->s_time = 0;
	s->s_rd_only = 0;
	s->s_dirt = 0;
	lock_super(s);
    ...
}

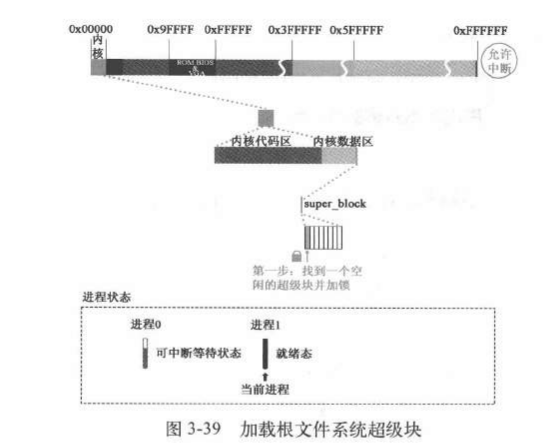

image-20231211095203241

把超级块加载到缓冲区，再加载到super block

调用bread读取超级块，这里的设备是rd虚拟盘。块号是1.因此在do request的时候是do_rd_request.虚拟盘虽然是内存模拟的盘，但是读取的操作完全模仿了外设，但是他毕竟是内存不是外设，因此和读硬盘不同的是：不会发生类似硬盘中断的情况

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
static struct super_block * read_super(int dev)
{
    ...
if (!(bh = bread(dev,1))) {
		s->s_dev=0;
		free_super(s);//释放超级块
		return NULL;
	}
    //将缓冲区的超级块复制到刚才找到的super_block【0】中
	*((struct d_super_block *) s) =
		*((struct d_super_block *) bh->b_data);
	brelse(bh);//释放缓冲块
	if (s->s_magic != SUPER_MAGIC) {
		s->s_dev = 0;
		free_super(s);
		return NULL;
	}
    ...
}

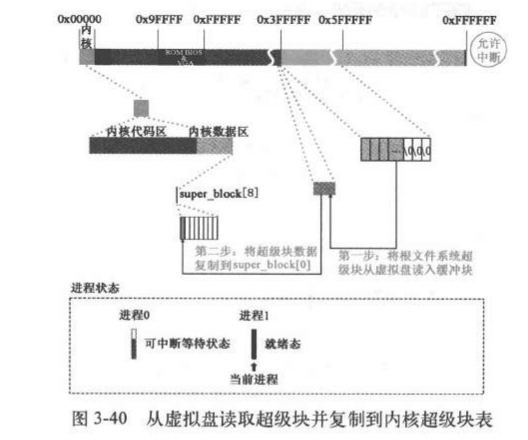

image-20231211100257070

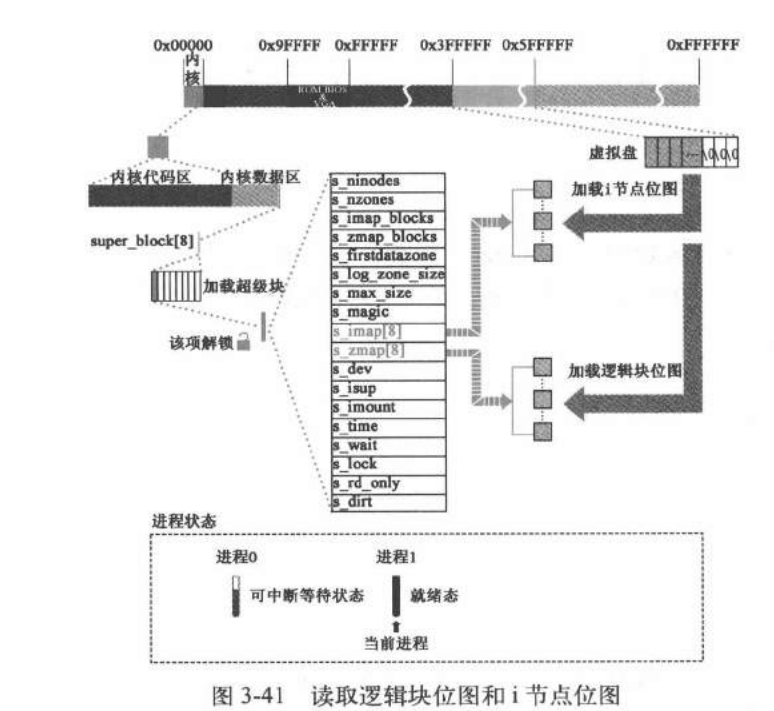

完善super blok中i结点位图逻辑位图

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
static struct super_block * read_super(int dev)
{
    ...
 //首先初始化imap和zmap
for (i=0;i<I_MAP_SLOTS;i++)
		s->s_imap[i] = NULL;
	for (i=0;i<Z_MAP_SLOTS;i++)
		s->s_zmap[i] = NULL;
	block=2;//虚拟盘的第一块是超级块，第二块开始是i结点位图和逻辑块位图所以这里是2
    //把虚拟盘上的逻辑位图加载到缓冲区中，并都挂载到s_imap上
	for (i=0 ; i < s->s_imap_blocks ; i++)
		if (s->s_imap[i]=bread(dev,block))
			block++;
		else
			break;
    //挂完i结点的位图挂载逻辑块位图
	for (i=0 ; i < s->s_zmap_blocks ; i++)
		if (s->s_zmap[i]=bread(dev,block))
			block++;
		else
			break;
    //如果块数量不对说明操作系统出问题了释放之前的缓冲块和超级块
	if (block != 2+s->s_imap_blocks+s->s_zmap_blocks) {
		for(i=0;i<I_MAP_SLOTS;i++)
			brelse(s->s_imap[i]);
		for(i=0;i<Z_MAP_SLOTS;i++)
			brelse(s->s_zmap[i]);
		s->s_dev=0;
		free_super(s);
		return NULL;
	}
    //牺牲第一个i结点，防止查找算法返回0
	s->s_imap[0]->b_data[0] |= 1;
	s->s_zmap[0]->b_data[0] |= 1;
	free_super(s);//解锁超级块
	return s;
}
1
2
3
4
5
6
7
static void free_super(struct super_block * sb)
{
	cli();
	sb->s_lock = 0;
	wake_up(&(sb->s_wait));
	sti();
}
image-20231211102021214

将根设备的根i结点挂载super block上

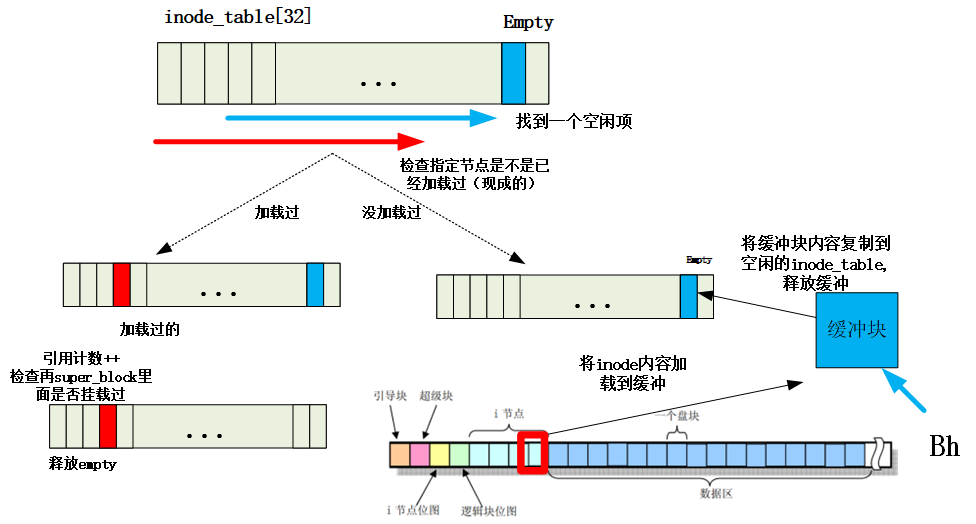

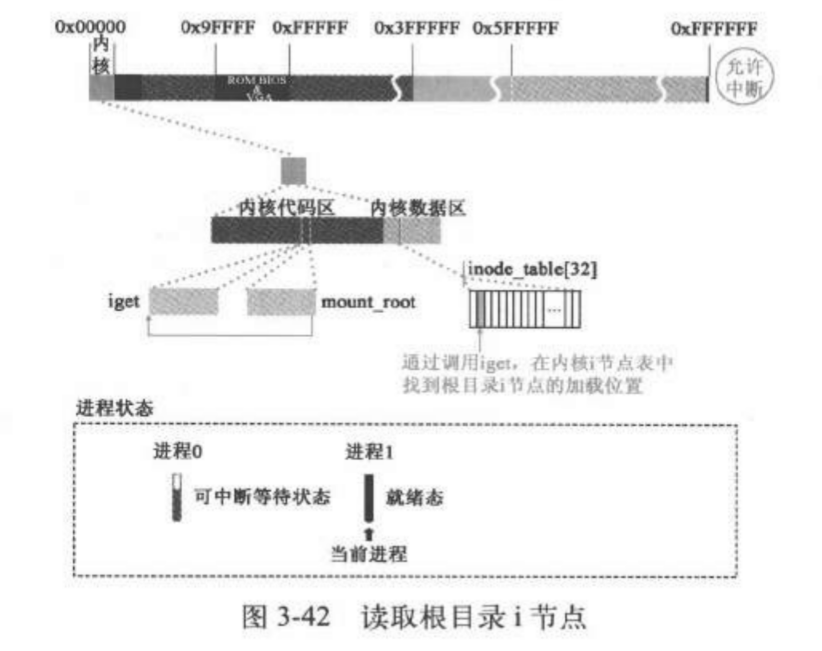

调用iget从虚拟盘上读取i结点。有了i结点，可以通过根i结点找到文件系统中的任意指定i结点

1
2
3
4
5
6
7
8
9
void mount_root(void)
{
     ...
	//i number ：i结点位图的序号，iget：给定结点，给定设备，这里在找虚拟盘的根i结点
	if (!(mi=iget(ROOT_DEV,ROOT_INO)))
		panic("Unable to read root i-node");
    ...

iget:get_empty_inode

首先在记载所有打开的i结点的数组中申请一个空闲的

1
2
3
4
5
6
7
8
9
struct m_inode * iget(int dev,int nr)
{
	struct m_inode * inode, * empty;

	if (!dev)
		panic("iget with dev==0");
	empty = get_empty_inode();//从inode_table[32]中申请一个空闲的i结点
	...
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
struct m_inode * get_empty_inode(void)
{
	struct m_inode * inode;
	static struct m_inode * last_inode = inode_table; // last_inode 指向 i 节点表第一项
	int i;

	do {
        // 扫描 i 节点表。
		inode = NULL;
		for (i = NR_INODE; i ; i--) {
            // 如果 last_inode 已经指向 i 节点表的最后 1 项之后，则让其重新指向 i 节点表开始处。
			if (++last_inode >= inode_table + NR_INODE)
				last_inode = inode_table;
            // 如果 last_inode 所指向的 i 节点的计数值为 0，则说明可能找到空闲 i 节点项。让 inode 指向
           // 该 i 节点。如果该 i 节点的已修改标志和锁定标志均为 0，则我们可以使用该 i 节点，于是退出循环。
			if (!last_inode->i_count) {
				inode = last_inode;
				if (!inode->i_dirt && !inode->i_lock)
					break;
			}
		}
        // 如果没有找到空闲 i 节点(inode=NULL)，则将整个 i 节点表打印出来供调试使用，并死机。
		if (!inode) {
			for (i=0 ; i<NR_INODE ; i++)
				printk("%04x: %6d\t",inode_table[i].i_dev,
					inode_table[i].i_num);
			panic("No free inodes in mem");
		}
        // 等待该 i 节点解锁（如果又被上锁的话）。
		wait_on_inode(inode);
        // 如果该 i 节点已修改标志被置位的话，则将该 i 节点刷新，并等待该 i 节点解锁。
		while (inode->i_dirt) {
			write_inode(inode);
			wait_on_inode(inode);
		}
	} while (inode->i_count);//// 如果 i 节点又被其它占用的话，则重新寻找空闲 i 节点。
    // 已找到空闲 i 节点项。则将该 i 节点项内容清零，并置引用标志为 1，返回该 i 节点指针。
	memset(inode,0,sizeof(*inode));
	inode->i_count = 1;
	return inode;
}

iget

inode_table 初始化的时候:

1
struct m_inode inode_table[NR_INODE]={{0,},}; // 内存中 i 节点表（NR_INODE=32 项）。

这是对数组进行初始化的语法。它使用了一个嵌套的大括号，将数组中的每个元素初始化为 {0,}，这将初始化结构体中的所有成员为零（或NULL，具体取决于结构体的定义）。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
struct m_inode * iget(int dev,int nr)
{
 ...
     // 扫描 i 节点表。寻找指定节点号的 i 节点。并递增该节点的引用次数。
	inode = inode_table;
	while (inode < NR_INODE+inode_table) {
		if (inode->i_dev != dev || inode->i_num != nr) {
			inode++;
			continue;
		}
		wait_on_inode(inode);
        // 如果当前扫描的 i 节点的设备号不等于指定的设备号或者节点号不等于指定的节点号，则继续扫描。
        //MOUNT ROOT调用的时候if (!(mi=iget(ROOT_DEV,ROOT_INO)))。dev=0.nr=1)
        //所以刚初始化完的都是0，找不到所以会跳完这个while
		if (inode->i_dev != dev || inode->i_num != nr) {
			inode = inode_table;
			continue;
		}
		inode->i_count++;
		if (inode->i_mount) {
			int i;

			for (i = 0 ; i<NR_SUPER ; i++)
				if (super_block[i].s_imount==inode)
					break;
			if (i >= NR_SUPER) {
				printk("Mounted inode hasn't got sb\n");
				if (empty)
					iput(empty);
				return inode;
			}
			iput(inode);
			dev = super_block[i].s_dev;
			nr = ROOT_INO;
			inode = inode_table;
			continue;
		}
		if (empty)
			iput(empty);
		return inode;
	}
	if (!empty)
		return (NULL);
    //第一次初始化的话会跳到这个地方执行，而不会在上面的循环中return 因为有continue
    //将当前的跟设备和块号赋值给找出来的inode table里面空闲的inode
	inode=empty;
	inode->i_dev = dev;
	inode->i_num = nr;

	read_inode(inode);//从虚拟盘上读出i结点
	return inode;
}

read_inode

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
static void read_inode(struct m_inode * inode)
{
	struct super_block * sb;
	struct buffer_head * bh;
	int block;

	lock_inode(inode);//首先对这个选出来的结点加锁，在解锁之前这个结点都不会被其它进程占用
	if (!(sb=get_super(inode->i_dev)))//获得该节点所在设备的超级块
		panic("trying to read inode without dev");
  // 该 i 节点所在的逻辑块号 = (启动块+超级块) + i 节点位图占用的块数 + 逻辑块位图占用的块数 +
 // (i 节点号-1)/每块含有的 i 节点数。
	block = 2 + sb->s_imap_blocks + sb->s_zmap_blocks +
		(inode->i_num-1)/INODES_PER_BLOCK;
    //将inode的块读到缓冲中
	if (!(bh=bread(inode->i_dev,block)))
		panic("unable to read i-node block");
    //将读入的数据从缓冲块赋值给inode
	*(struct d_inode *)inode =
		((struct d_inode *)bh->b_data)
			[(inode->i_num-1)%INODES_PER_BLOCK];
	brelse(bh);//释放缓冲块
	unlock_inode(inode);//解锁
}
image-20231211131847124

将根文件系统与进程1关联，设置root和pwd

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
    void mount_root(void)
{
     ...
    if (!(mi=iget(ROOT_DEV,ROOT_INO)))
		panic("Unable to read root i-node");
    /* 该 i 节点引用次数递增 3 次。因为下面
    p->s_isup = p->s_imount = mi;
    p->s_isup = p->s_imount = mi;
	current->pwd = mi;
    也引用了该 i 节点。*/
    mi->i_count += 3 ;	/* NOTE! it is logically used 4 times, not 1 */
	p->s_isup = p->s_imount = mi;//他是最根的i结点。自己挂自己，这句话加载了跟设备的根文件系统，非常重要
	current->pwd = mi;//当前进程的工作目录（当前进程是进程1）进程1的工作目录是根文件系统的根i结点，从进程1开始才有文件系统
	//进程0没有，绝对路径：从根文件系统往下撸和相对路径，根据pwd往下撸
	current->root = mi; //后面由于父子进程创建遗传机制，后面的进程也会继承这个特征
        ...
}

计算虚拟盘空闲块信息

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
    void mount_root(void)
{
     ...
    // 统计该设备上空闲块数。首先令 i 等于超级块中表明的设备逻辑块总数。
    free=0;
	i=p->s_nzones;
// 然后根据逻辑块位图中相应比特位的占用情况统计出空闲块数。这里宏函数 set_bit()只是在测试
 // 比特位，而非设置比特位。"i&8191"用于取得 i 节点号在当前块中的偏移值。"i>>13"是将 i 除以
 // 8192，也即除一个磁盘块包含的比特位数。
	while (-- i >= 0)
		if (!set_bit(i&8191,p->s_zmap[i>>13]->b_data))
			free++;
	printk("%d/%d free blocks\n\r",free,p->s_nzones);
// 统计设备上空闲 i 节点数。首先令 i 等于超级块中表明的设备上 i 节点总数+1。加 1 是将 0 节点
 // 也统计进去。
	free=0;
	i=p->s_ninodes+1;
    // 然后根据 i 节点位图中相应比特位的占用情况计算出空闲 i 节点数
	while (-- i >= 0)
		if (!set_bit(i&8191,p->s_imap[i>>13]->b_data))
			free++;
    // 显示设备上可用的空闲 i 节点数/i 节点总数。
	printk("%d/%d free inodes\n\r",free,p->s_ninodes);
}

至此mount_root执行完，同时返回后sys_setip函数也执行完了：

1
2
3
4
5
6
7
int sys_setup(void * BIOS) //首先解决硬盘的驱动器问题
{
    ...
    rd_load();
	mount_root();
	return (0);
}

返回到之前调用system_call的地方，一路返回到一开始的init函数。

更通用的安装文件系统

安装文件系统分为三步：

  1. 把超级块读出来挂载到super block[8]上
  2. 将作为挂载结点的虚拟盘上的i结点挂在inode_table上
  3. 将硬盘上的需要被挂载的超级块挂在inode table上

在shell下输入 mount /dev/hd1 /mnt 的命令可以安装文件系统：将设备hd1的文件系统挂载到mnt目录文件下。此时shell会创建一个新的进程调用mount函数最终映射到sys_mount系统调用函数执行加载文件系统的过程

sys_mount

挂载流程：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
// 参数 dev_name 是设备文件名，dir_name 是安装到的目录名，rw_flag 被安装文件的读写标志。
int sys_mount(char * dev_name, char * dir_name, int rw_flag)
{
	struct m_inode * dev_i, * dir_i;
	struct super_block * sb;
	int dev;

	if (!(dev_i=namei(dev_name)))//获取设备i结点，通过设备名获取
		return -ENOENT;
    // 对于块特殊设备文件，设备号在 i 节点的 i_zone[0]中。
	dev = dev_i->i_zone[0];//通过i结点获取设备号
    //根据mode判断结点类型，如果不是块设备类型的结点则释放
	if (!S_ISBLK(dev_i->i_mode)) {
		iput(dev_i);//释放
		return -EPERM;
	}
	iput(dev_i);//因为dev i结点的挂载的目的就是获得设备号，已经得到了，没有留着的用了就释放掉这个i结点
	if (!(dir_i=namei(dir_name)))//找要挂接的目录的i结点
		return -ENOENT;
	//判断目录i结点是不是根结点
	//inum是inode在位图里面的下标，第一个i结点：根i结点
	//// 如果该 i 节点的引用计数不为 1（仅在这里引用），或者该 i 节点的节点号是根文件系统的节点
    // 号 1，则释放该 i 节点，返回出错码。不能挂载在根结点上面
	if (dir_i->i_count != 1 || dir_i->i_num == ROOT_INO) {
		iput(dir_i);
		return -EBUSY;
	}
    // 如果该节点不是一个目录文件节点，则也释放该 i 节点，返回出错码。

	if (!S_ISDIR(dir_i->i_mode)) {
		iput(dir_i);
		return -EPERM;
	}
    // 读取将安装文件系统的超级块，如果失败则也释放该 i 节点，返回出错码。根据设备号就可以加载超级块
	if (!(sb=read_super(dev))) {
		iput(dir_i);
		return -EBUSY;
	}
    // 如果将要被安装的文件系统已经安装在其它地方，则释放该 i 节点，返回出错码
    //s_imount 是挂载的inode指针
	if (sb->s_imount) {
		iput(dir_i);
		return -EBUSY;
	}
    // 如果将要安装到的 i 节点已经安装了文件系统(安装标志已经置位)，则释放该 i 节点，返回出错码。
	if (dir_i->i_mount) {
		iput(dir_i);
		return -EPERM;
	}

	sb->s_imount=dir_i;
    //dir inode 已经安装了文件系统。i_dirt置1 说明i结点已经被修改
	dir_i->i_mount=1;
	dir_i->i_dirt=1;		/* NOTE! we don't iput(dir_i) */
	return 0;			/* we do that in umount */
}

文件系统加载结点
//看imode区分inode类型，判断是不是目录文件。设备文件i结点找到设备号，第一个就是根i结点
//read super ：先找有没有现成的
//simap 8个缓冲块，每个缓冲块1k，一字节8bit：64kbit，有64ki结点
//64M文件
//超级块里面有两个8个的指针数组。每个指向一个块，
1
2
3
4
5
6
7
struct super_block {
	...
/* These are only in memory */
	struct buffer_head * s_imap[8];
	struct buffer_head * s_zmap[8];
  ...
};

超级块在内存的信息里面用于存放i结点位图用的buffer head *类型的数组。一个buffer head 1k 8个8k字节。一字节8位，所以对应了64K个inode。一个inode对应一个文件一个文件系统最多可以有64k个文件。同理一共64k个逻辑块，注意逻辑块也是块大小是1k，所以一共逻辑系统最多有64M大小的文件。

打开文件

打开文件的本质就是建立*filep【20】，file_table【64】 和inode_table【32】之间的联系

taskstruct 里面有：struct file * filp[NR_OPEN]; 每个进程都有一个filep，而file_table和inode_table是内核持有的，只有一个。

image-20231211225204563

打开文件建立连接的过程：使用open函数打开文件，最终映射到系统调用sys_open

sys_open

总导图：

open文件流程

将进程的*filp和file_table挂接

分别找filp和file_table里面的空闲项，并建立他俩的连接关系：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
int sys_open(const char * filename,int flag,int mode)
{
	struct m_inode * inode;
	struct file * f;
	int i,fd;

	mode &= 0777 & ~current->umask;
	//打开文件的进程是当前进程，在filep里面找一个空闲项
	for(fd=0 ; fd<NR_OPEN ; fd++) // #define NR_OPEN 20
		if (!current->filp[fd])
			break;
	if (fd>=NR_OPEN)
		return -EINVAL;
	current->close_on_exec &= ~(1<<fd);
	f=0+file_table;
	//找完找file table，引用计数为0的空闲项
	for (i=0 ; i<NR_FILE ; i++,f++)//#define NR_FILE 64
		if (!f->f_count) break;
	if (i>=NR_FILE)
		return -EINVAL;
	(current->filp[fd]=f)->f_count++;//当前进程的空闲的filep的哪一项指向空闲的file table里面的项，引用计数++

    ...

}

获取文件的i结点：opennamei

例如要打开的文件路径是：/mnt/user/user1/user2/hellow.txt如何找到hellow.txt文件的i结点？

寻找过程

主要有目录文件结点和最终的文件结点。通过目录文件结点可以找到目录文件，里面的目录项指向了下一级的结点

1
2
3
4
5
6
7
8
9
10
11
12
	int sys_open(const char * filename,int flag,int mode)
{
        ...
    //读i结点，filename：sysopen的参数const char*类型，返回给inode
	//如果open_namei成功返回0，失败返回1
	if ((i=open_namei(filename,flag,mode,&inode))<0) {
		current->filp[fd]=NULL;
		f->f_count=0;
		return i;
	}
        ...
 }

这里调用了open_namei实现上述的寻找过程：

流程图
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
int open_namei(const char * pathname, int flag, int mode,
	struct m_inode ** res_inode)
{
	const char * basename;
	int inr,dev,namelen;
	struct m_inode * dir, *inode;
	struct buffer_head * bh;
	struct dir_entry * de;//目录项的数据结构，目录文件里面的目录项可多可少

	if ((flag & O_TRUNC) && !(flag & O_ACCMODE))
		flag |= O_WRONLY;
	mode &= 0777 & ~current->umask;
	mode |= I_REGULAR;
	//返回枝梢i结点
	if (!(dir = dir_namei(pathname,&namelen,&basename)))
		return -ENOENT;
	...
}

首先找到枝梢结点，也就是例子里面的user2目录文件inode结点

dir_namei

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

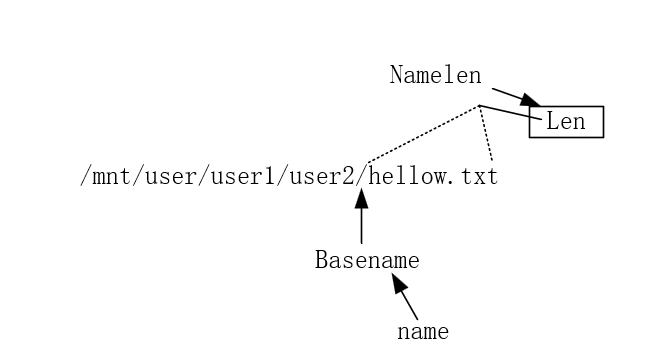

static struct m_inode * dir_namei(const char * pathname,
	int * namelen, const char ** name)
{
	char c;
	const char * basename;
	struct m_inode * dir;

	if (!(dir = get_dir(pathname)))//分析路径，获取i节点的执行函数
		return NULL;
	basename = pathname;
	//一个一个解析paathname，一次过一个字符串常量字符
	while (c=get_fs_byte(pathname++))
		if (c=='/')
			basename=pathname;
	*namelen = pathname-basename-1;
	*name = basename;
	return dir;
}
get_dir
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
static struct m_inode * get_dir(const char * pathname)
{
	char c;
	const char * thisname;
	struct m_inode * inode;
	struct buffer_head * bh;
	int namelen,inr,idev;
	struct dir_entry * de;

	if (!current->root || !current->root->i_count)
		panic("No root inode");
	if (!current->pwd || !current->pwd->i_count)
		panic("No cwd inode");
	//如果第一个是/：绝对路径，如果第一个不是/也不是空：相对路径
	if ((c=get_fs_byte(pathname))=='/') {
		inode = current->root;
		pathname++;
	} else if (c)
		inode = current->pwd;
	else
		return NULL;	/* empty name is bad */
	inode->i_count++;//该i节点的引用计数+1
	while (1) {//寻找枝梢 结点
		thisname = pathname;//后面pathname++遍历，thisname没变
		if (!S_ISDIR(inode->i_mode) || !permission(inode,MAY_EXEC)) {
			iput(inode);
			return NULL;
		}
		//不为空“\0"且没遇到/
		for(namelen=0;(c=get_fs_byte(pathname++))&&(c!='/');namelen++)
			/* nothing */ ;
		if (!c)
			return inode;//返回前一个inode，正常的情况下是在这里结束的，返回枝末梢i结点
        //c不为空，说明还没到末梢，是目录项结点，在目录项文件中寻找包含目录项的块
        //pathname动，this name不动
		if (!(bh = find_entry(&inode,thisname,namelen,&de))) {//找到含有目录项的块
			iput(inode);
			return NULL;
		}
		inr = de->inode;//从目录项中提取i结点号 inumber
		idev = inode->i_dev;//从i结点中提取设备号
		brelse(bh);
		iput(inode);
		if (!(inode = iget(idev,inr)))//获取下一级的inode
			return NULL;
	}
}

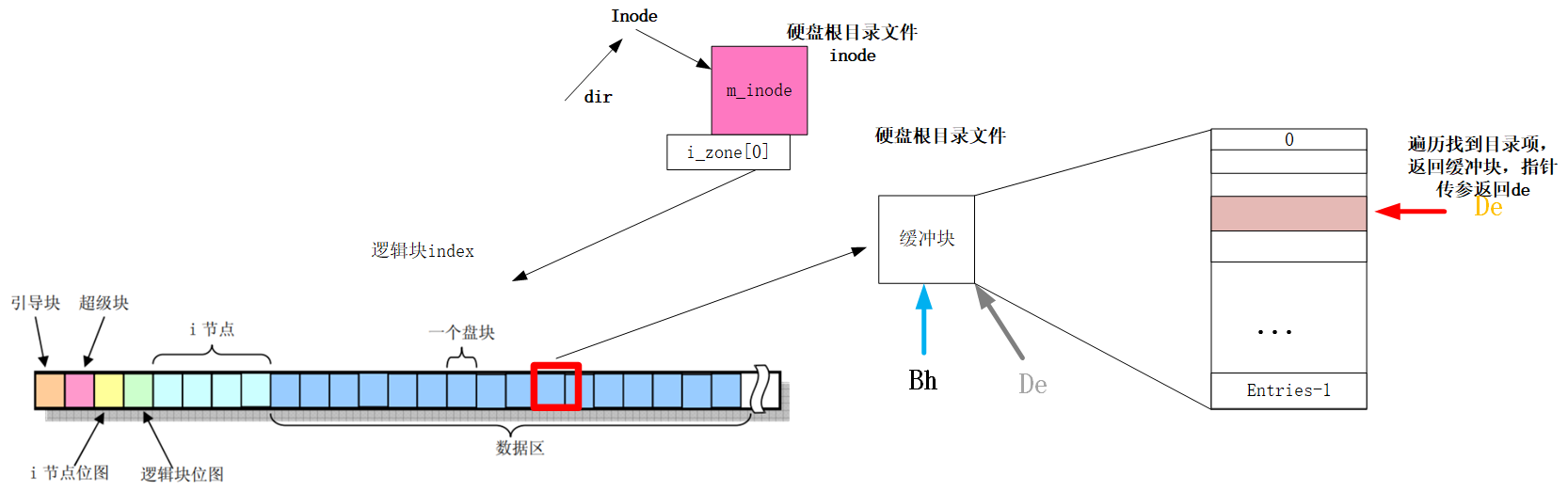

find_entry
findentry
1
2
3
4
struct dir_entry {
	unsigned short inode;//下一级的inode结点在硬盘上，没有指针。用的是位图的index。i节点位图的偏移，inode number
	char name[NAME_LEN];//这一段的目录文件名
};
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
static struct buffer_head * find_entry(struct m_inode ** dir,
	const char * name, int namelen, struct dir_entry ** res_dir)
{
	int entries;
	int block,i;
	struct buffer_head * bh;
	struct dir_entry * de;
	struct super_block * sb;

#ifdef NO_TRUNCATE
	if (namelen > NAME_LEN)
		return NULL;
#else
	if (namelen > NAME_LEN)
		namelen = NAME_LEN;
#endif
	entries = (*dir)->i_size / (sizeof (struct dir_entry));//目录项文件大小/每个目录项的大小->获得目录项的数目
	*res_dir = NULL;
	if (!namelen)
		return NULL;
/* check for '..', as we might have to do some "magic" for it */
	if (namelen==2 && get_fs_byte(name)=='.' && get_fs_byte(name+1)=='.') {
/* '..' in a pseudo-root results in a faked '.' (just change namelen) */
		if ((*dir) == current->root)
			namelen=1;
		else if ((*dir)->i_num == ROOT_INO) {
/* '..' over a mount-point results in 'dir' being exchanged for the mounted
   directory-inode. NOTE! We set mounted, so that we can iput the new dir */
			sb=get_super((*dir)->i_dev);
			if (sb->s_imount) {
				iput(*dir);
				(*dir)=sb->s_imount;
				(*dir)->i_count++;
			}
		}
	}
	//目录文件第一个块不能是逻辑块0，不能为空
	if (!(block = (*dir)->i_zone[0]))
		return NULL;
	//不空的话把这个block读入缓冲区
	if (!(bh = bread((*dir)->i_dev,block)))
		return NULL;
	i = 0;
	de = (struct dir_entry *) bh->b_data;
	while (i < entries) {
		if ((char *)de >= BLOCK_SIZE+bh->b_data) {
			//如果一个缓冲区全部搜索完还没找到指定的目录项
			brelse(bh);
			bh = NULL;
			if (!(block = bmap(*dir,i/DIR_ENTRIES_PER_BLOCK)) ||
			    !(bh = bread((*dir)->i_dev,block))) {
				i += DIR_ENTRIES_PER_BLOCK;
				continue;
			}
			de = (struct dir_entry *) bh->b_data;
		}
		if (match(namelen,name,de)) {
			*res_dir = de;
			return bh;
		}
		de++;
		i++;
	}
	brelse(bh);
	return NULL;
}
iget

iget根据目录项中提供的设备号i结点号获取i结点。

首先在inode_table里面看有没有现成的，如果找不到再加载

整体流程图：

iget
返回dir_namei
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
static struct m_inode * dir_namei(const char * pathname,
	int * namelen, const char ** name)
{
	char c;
	const char * basename;
	struct m_inode * dir;

	if (!(dir = get_dir(pathname)))//分析路径，获取i节点的执行函数
		return NULL;
	basename = pathname;
	//一个一个解析paathname，一次过一个字符串常量字符
	while (c=get_fs_byte(pathname++))
		if (c=='/')
			basename=pathname;
	*namelen = pathname-basename-1;
	*name = basename;
	return dir;
}

image-20231212095622262

opennamei:获取目标文件i节点

上文已经讲述了获得枝梢结点的过程。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
int open_namei(const char * pathname, int flag, int mode,
	struct m_inode ** res_inode)
{
	...
	//返回枝梢i结点
	if (!(dir = dir_namei(pathname,&namelen,&basename)))
		return -ENOENT;
    //如果目标文件名字长度为0
	if (!namelen) {			/* special case: '/usr/' etc */
		if (!(flag & (O_ACCMODE|O_CREAT|O_TRUNC))) {
			*res_inode=dir;
			return 0;
		}
		iput(dir);
		return -EISDIR;
	}
    //根据末梢结点和文件名，寻找目标文件再目录项块中的块
    bh = find_entry(&dir,basename,namelen,&de);
	if (!bh) {
		if (!(flag & O_CREAT)) {
			iput(dir);
			return -ENOENT;
		}
        //检查用户权限
		if (!permission(dir,MAY_WRITE)) {
			iput(dir);
			return -EACCES;
		}
		inode = new_inode(dir->i_dev);
		if (!inode) {
			iput(dir);
			return -ENOSPC;
		}
		inode->i_uid = current->euid;
		inode->i_mode = mode;
		inode->i_dirt = 1;
		bh = add_entry(dir,basename,namelen,&de);
		if (!bh) {
			inode->i_nlinks--;
			iput(inode);
			iput(dir);
			return -ENOSPC;
		}
		de->inode = inode->i_num;
		bh->b_dirt = 1;
		brelse(bh);
		iput(dir);
		*res_inode = inode;
		return 0;
	}
	inr = de->inode;//i number，这个是双向找的。得到i结点号
	dev = dir->i_dev;
	brelse(bh);
	iput(dir);
	if (flag & O_EXCL)
		return -EEXIST;
	if (!(inode=iget(dev,inr)))
		return -EACCES;
	if ((S_ISDIR(inode->i_mode) && (flag & O_ACCMODE)) ||
	    !permission(inode,ACC_MODE(flag))) {
		iput(inode);
		return -EPERM;
	}
	inode->i_atime = CURRENT_TIME;
	if (flag & O_TRUNC)
		truncate(inode);
	*res_inode = inode;//最终的inode，将inode传回sys_open
	return 0;
}

将文件i结点与file_table[64]挂接

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
int sys_open(const char * filename,int flag,int mode)
{
     ...
    if ((i=open_namei(filename,flag,mode,&inode))<0) {
		current->filp[fd]=NULL;
		f->f_count=0;
		return i;
	}
/* ttys are somewhat special (ttyxx major==4, tty major==5) */
	if (S_ISCHR(inode->i_mode))//如果是字符设备文件
		if (MAJOR(inode->i_zone[0])==4) {
			if (current->leader && current->tty<0) {
				current->tty = MINOR(inode->i_zone[0]);
				tty_table[current->tty].pgrp = current->pgrp;
			}
		} else if (MAJOR(inode->i_zone[0])==5)
			if (current->tty<0) {
				iput(inode);
				current->filp[fd]=NULL;
				f->f_count=0;
				return -EPERM;
			}
/* Likewise with block-devices: check for floppy_change */
	if (S_ISBLK(inode->i_mode))//如果是块设备文件
		check_disk_change(inode->i_zone[0]);
    //设置文件属性，与file_table[64] 挂接
	f->f_mode = inode->i_mode;
	f->f_flags = flag;
	f->f_count = 1;
	f->f_inode = inode;
	f->f_pos = 0;
	return (fd);
}

namei

将给定的文件路径名映射 到其 i 节点

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
struct m_inode * namei(const char * pathname)
{
	const char * basename;
	int inr,dev,namelen;
	struct m_inode * dir;
	struct buffer_head * bh;
	struct dir_entry * de;

	if (!(dir = dir_namei(pathname,&namelen,&basename)))
		return NULL;
	if (!namelen)			/* special case: '/usr/' etc */
		return dir;
	bh = find_entry(&dir,basename,namelen,&de);
	if (!bh) {
		iput(dir);
		return NULL;
	}
	inr = de->inode;
	dev = dir->i_dev;
	brelse(bh);
	iput(dir);
	dir=iget(dev,inr);
	if (dir) {
		dir->i_atime=CURRENT_TIME;
		dir->i_dirt=1;
	}
	return dir;
}

izone ：；一个块1k。一个号unsigned short 2字节，一个块：512个号-》512k

inode_table里面的inode只有一个，但是允许别人重复打开，因此有conunt引用计数

读文件

sys_read

读文件由用户调用read完成

read函数最终映射到sys_read()系统调用执行

读文件的offset在file结构体里面

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
int sys_read(unsigned int fd,char * buf,int count)//count是要读取的字节数
{
	//偏置等信息在file结构体里面，可以通过fd找filep里面的指针找到file_table里面的file
	struct file * file;
	struct m_inode * inode;
     //检查fd和conunt的范围是否合理
	if (fd>=NR_OPEN || count<0 || !(file=current->filp[fd]))
		return -EINVAL;
	if (!count)//读取字符为0直接返回
		return 0;
	verify_area(buf,count);//对buf所在页面的属性进行验证。如果页面是只读的则复制该页面
	inode = file->f_inode;
    //针对不同文件类型读
	if (inode->i_pipe)
		return (file->f_mode&1)?read_pipe(inode,buf,count):-EIO;
	if (S_ISCHR(inode->i_mode))
		return rw_char(READ,inode->i_zone[0],buf,count,&file->f_pos);
	if (S_ISBLK(inode->i_mode))
		return block_read(inode->i_zone[0],&file->f_pos,buf,count);
    //目录文件
	if (S_ISDIR(inode->i_mode) || S_ISREG(inode->i_mode)) {
		if (count+file->f_pos > inode->i_size)
			count = inode->i_size - file->f_pos;
		if (count<=0)
			return 0;
		return file_read(inode,file,buf,count);
	}
	printk("(Read)inode->i_mode=%06o\n\r",inode->i_mode);
	return -EINVAL;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
void verify_area(void * addr,int size)
{
	unsigned long start;

	start = (unsigned long) addr;
	size += start & 0xfff;
	start &= 0xfffff000;
	start += get_base(current->ldt[2]);
	while (size>0) {
		size -= 4096;
		write_verify(start);
		start += 4096;
	}
}
void write_verify(unsigned long address)
{
	unsigned long page;
    // 判断指定地址所对应页目录项的页表是否存在(P)，若不存在(P=0)则返回。4M对齐
	if (!( (page = *((unsigned long *) ((address>>20) & 0xffc)) )&1))
		return;
	// 取页表的地址，加上指定地址的页面在页表中的页表项偏移值，得对应物理页面的页表项指针。
	page &= 0xfffff000;
	page += ((address>>10) & 0xffc);//高10位置零，低十位置零只留了中间十位，后两位置零了起到乘4的效果，因为每一个偏移量是以4k为单位的，避免后面取到了index再乘4的操作
	// 如果该页面不可写(标志 R/W 没有置位)，则执行共享检验和复制页面操作（写时复制）。
	if ((3 & *(unsigned long *) page) == 1)  /* non-writeable, present */
		un_wp_page((unsigned long *) page);
	return;
}

file_read

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
int file_read(struct m_inode * inode, struct file * filp, char * buf, int count)
{
	int left,chars,nr;
	struct buffer_head * bh;

	if ((left=count)<=0)
		return 0;
	while (left) {
		//每次按块读，每次读一个块
		if (nr = bmap(inode,(filp->f_pos)/BLOCK_SIZE)) {
			if (!(bh=bread(inode->i_dev,nr)))
				break;
		} else
			bh = NULL;
     // 计算文件读写指针在数据块中的偏移值 nr，则该块中可读字节数为(BLOCK_SIZE-nr)，然后与还需
     // 读取的字节数 left 作比较，其中小值即为本次需读的字节数 chars。若(BLOCK_SIZE-nr)大则说明
     // 该块是需要读取的最后一块数据，反之则还需要读取一块数据。
		nr = filp->f_pos % BLOCK_SIZE;
		chars = MIN( BLOCK_SIZE-nr , left );
     // 调整读写文件指针。指针前移此次将读取的字节数 chars。剩余字节计数相应减去 chars。
		filp->f_pos += chars;
		left -= chars;
		if (bh) {
			char * p = nr + bh->b_data;
			while (chars-->0)
				put_fs_byte(*(p++),buf++);//从缓冲区往用户拷贝
			brelse(bh);
		} else {
			while (chars-->0)
				put_fs_byte(0,buf++);
		}
	}
	inode->i_atime = CURRENT_TIME;
	return (count-left)?(count-left):-ERROR;
}

_bmap

1
2
3
4
int bmap(struct m_inode * inode,int block)
{
	return _bmap(inode,block,0);//注意这里写死了一个0，0表示用已有的，1表示没有就创建一个（izone有块没有就补一下）
}

新建文件

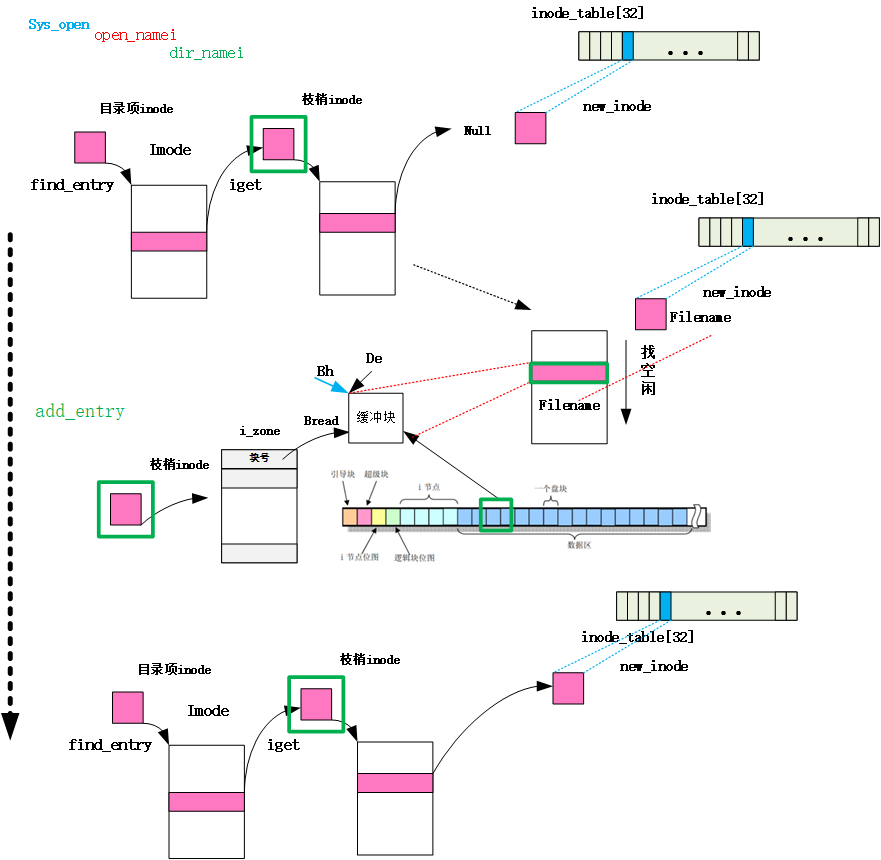

示意图

creat函数，最终映射到sys_create函数，调用sys_open新建文件，和之前打开文件调用open不一样，这回opennamei没有这个i结点会返回空

1
2
3
4
5
6
7
8
9
10
int sys_open(const char * filename,int flag,int mode)
{
	...
	if ((i=open_namei(filename,flag,mode,&inode))<0) {
		current->filp[fd]=NULL;
		f->f_count=0;
		return i;
	}
    ...
}
1
2
3
4
5
6
7
8
int open_namei(const char * pathname, int flag, int mode,
	struct m_inode ** res_inode)
{
    ...
	if (!(dir = dir_namei(pathname,&namelen,&basename)))
		return -ENOENT;
	...
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
static struct buffer_head * find_entry(struct m_inode ** dir,
	const char * name, int namelen, struct dir_entry ** res_dir)
{
	...
	while (i < entries) {
         ...
		if (match(namelen,name,de)) {//匹配当前的名字和目录项里面的名字
			*res_dir = de;
			return bh;
		}
		de++;
		i++;
	}
	brelse(bh);
	return NULL;
}

最终find_entry会返回null

因此opennamei执行：if (!bh) 里面的内容

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
int open_namei(const char * pathname, int flag, int mode,
	struct m_inode ** res_inode)
{
	...
	bh = find_entry(&dir,basename,namelen,&de);
	if (!bh) {
        //没有找到文件不一定是要新建文件，可能是用户输错了名字
        //检查flag的O_CREAT标志位是否置位。如果置位了，说明确实是要新建文件
		if (!(flag & O_CREAT)) {
			iput(dir);
			return -ENOENT;
		}
        //检查用户再该目录是否有写权限
		if (!permission(dir,MAY_WRITE)) {
			iput(dir);
			return -EACCES;
		}
        //新建inode
		inode = new_inode(dir->i_dev);
		if (!inode) {
			iput(dir);
			return -ENOSPC;
		}
		inode->i_uid = current->euid;
		inode->i_mode = mode;
		inode->i_dirt = 1;
		bh = add_entry(dir,basename,namelen,&de);//新建目录项
		if (!bh) {
			inode->i_nlinks--;
			iput(inode);
			iput(dir);
			return -ENOSPC;
		}
		de->inode = inode->i_num;
		bh->b_dirt = 1;
		brelse(bh);
		iput(dir);
		*res_inode = inode;
		return 0;
	}
	...
}

new_inode

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
struct m_inode * new_inode(int dev)
{
	struct m_inode * inode;
	struct super_block * sb;
	struct buffer_head * bh;
	int i,j;
    //在inode_tale里面寻找空闲i结点
	if (!(inode=get_empty_inode()))
		return NULL;
    //获取设备超级块
	if (!(sb = get_super(dev)))
		panic("new_inode with unknown device");
	j = 8192;//根据超级块里面的i结点位图信息设置i结点位图
	for (i=0 ; i<8 ; i++)
		if (bh=sb->s_imap[i])
			if ((j=find_first_zero(bh->b_data))<8192)
				break;
	if (!bh || j >= 8192 || j+i*8192 > sb->s_ninodes) {
		iput(inode);
		return NULL;
	}
	if (set_bit(j,bh->b_data))
		panic("new_inode: bit already set");
	bh->b_dirt = 1;
	inode->i_count=1;
	inode->i_nlinks=1;
	inode->i_dev=dev;
	inode->i_uid=current->euid;
	inode->i_gid=current->egid;
	inode->i_dirt=1;
	inode->i_num = j + i*8192;
	inode->i_mtime = inode->i_atime = inode->i_ctime = CURRENT_TIME;
	return inode;
}

add_entry

如果在目录文件中找到空闲项，则在此处加载

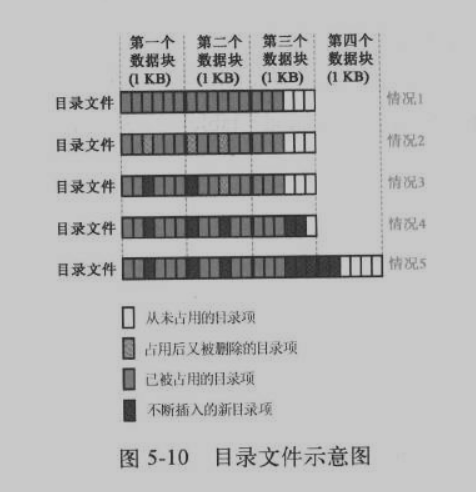

目录文件示意图
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
static struct buffer_head * add_entry(struct m_inode * dir,
	const char * name, int namelen, struct dir_entry ** res_dir)
{
	int block,i;
	struct buffer_head * bh;
	struct dir_entry * de;

	*res_dir = NULL;
#ifdef NO_TRUNCATE
	if (namelen > NAME_LEN)
		return NULL;
#else
	if (namelen > NAME_LEN)
		namelen = NAME_LEN;
#endif
	if (!namelen)
		return NULL;
	if (!(block = dir->i_zone[0]))
		return NULL;
	if (!(bh = bread(dir->i_dev,block)))
		return NULL;
	i = 0;
	de = (struct dir_entry *) bh->b_data;
	while (1) {
         // 如果当前判别的目录项已经超出当前数据块，则释放该数据块，重新申请一块磁盘块 block。如果
        // 申请失败，则返回 NULL，退出。
		if ((char *)de >= BLOCK_SIZE+bh->b_data) {
            //整个数据块都没有空闲则加载新的block
			brelse(bh);
			bh = NULL;
			block = create_block(dir,i/DIR_ENTRIES_PER_BLOCK);
			if (!block)
				return NULL;
			if (!(bh = bread(dir->i_dev,block))) {
				i += DIR_ENTRIES_PER_BLOCK;
				continue;
			}
			de = (struct dir_entry *) bh->b_data;
		}
// 如果当前所操作的目录项序号 i*目录结构大小已经超过了该目录所指出的大小 i_size，则说明该第 i
 // 个目录项还未使用，我们可以使用它。于是对该目录项进行设置(置该目录项的 i 节点指针为空)。并
 // 更新该目录的长度值(加上一个目录项的长度，设置目录的 i 节点已修改标志，再更新该目录的改变
时
 // 间为当前时间。
    //在末端找到空闲项
		if (i*sizeof(struct dir_entry) >= dir->i_size) {
			de->inode=0;
			dir->i_size = (i+1)*sizeof(struct dir_entry);
			dir->i_dirt = 1;
			dir->i_ctime = CURRENT_TIME;
		}
        //在中间找到空闲项
		if (!de->inode) {
			dir->i_mtime = CURRENT_TIME;
			for (i=0; i < NAME_LEN ; i++)
				de->name[i]=(i<namelen)?get_fs_byte(name+i):0;
			bh->b_dirt = 1;
			*res_dir = de;
			return bh;
		}
		de++;
		i++;
	}
	brelse(bh);
	return NULL;
}


int create_block(struct m_inode * inode, int block)
{
	return _bmap(inode,block,1);
}

_bmap

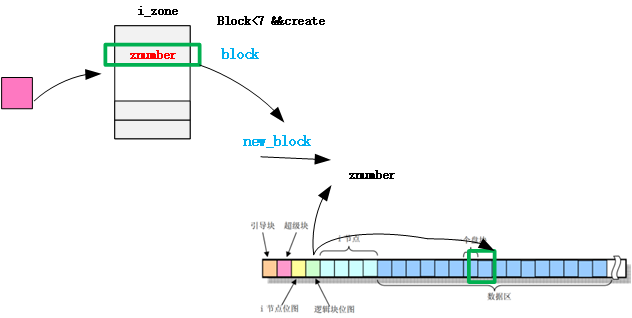

直接索引部分 （block<7)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
static int _bmap(struct m_inode * inode,int block,int create)
{
	struct buffer_head * bh;
	int i;
// 如果块号小于 0，则死机。
	if (block<0)
		panic("_bmap: block<0");
// 如果块号大于直接块数 + 间接块数 + 二次间接块数，超出文件系统表示范围，则死机。
	if (block >= 7+512+512*512)
		panic("_bmap: block>big");
	if (block<7) {
 // 如果创建标志置位，并且 i 节点中对应该块的逻辑块（区段）字段为 0，则向相应设备申请一磁盘
 // 块（逻辑块，区块），并将盘上逻辑块号（盘块号）填入逻辑块字段中。然后设置 i 节点修改时间，
		if (create && !inode->i_zone[block])
			if (inode->i_zone[block]=new_block(inode->i_dev)) {
				inode->i_ctime=CURRENT_TIME;
				inode->i_dirt=1;
			}
		return inode->i_zone[block];
	}
	block -= 7;
    ...
}
bmap

一级索引部分

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
static int _bmap(struct m_inode * inode,int block,int create)
{
    ...
if (block<512) {
 // 如果是创建，并且该 i 节点中对应间接块字段为 0，表明文件是首次使用间接块，则需申请
 // 一磁盘块用于存放间接块信息，并将此实际磁盘块号填入间接块字段中。然后设置 i 节点
 // 已修改标志和修改时间。
		if (create && !inode->i_zone[7])
			if (inode->i_zone[7]=new_block(inode->i_dev)) {
				inode->i_dirt=1;
				inode->i_ctime=CURRENT_TIME;
			}
		if (!inode->i_zone[7])
			return 0;
		if (!(bh = bread(inode->i_dev,inode->i_zone[7])))
			return 0;
		i = ((unsigned short *) (bh->b_data))[block];
		if (create && !i)
			if (i=new_block(inode->i_dev)) {
				((unsigned short *) (bh->b_data))[block]=i;
				bh->b_dirt=1;
			}
		brelse(bh);
		return i;
	}
	block -= 512;
    ...
}

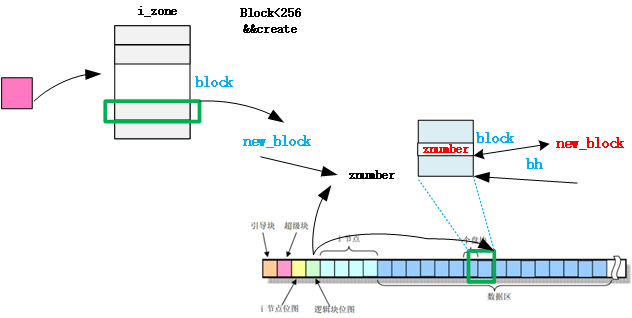

bmap1

二级索引部分

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
static int _bmap(struct m_inode * inode,int block,int create)
{
    ...
if (create && !inode->i_zone[8])
		if (inode->i_zone[8]=new_block(inode->i_dev)) {
			inode->i_dirt=1;
			inode->i_ctime=CURRENT_TIME;
		}
	if (!inode->i_zone[8])
		return 0;
	if (!(bh=bread(inode->i_dev,inode->i_zone[8])))
		return 0;
	i = ((unsigned short *)bh->b_data)[block>>9];
	if (create && !i)
		if (i=new_block(inode->i_dev)) {
			((unsigned short *) (bh->b_data))[block>>9]=i;
			bh->b_dirt=1;
		}
	brelse(bh);
	if (!i)
		return 0;
	if (!(bh=bread(inode->i_dev,i)))
		return 0;
	i = ((unsigned short *)bh->b_data)[block&511];
	if (create && !i)
		if (i=new_block(inode->i_dev)) {
			((unsigned short *) (bh->b_data))[block&511]=i;
			bh->b_dirt=1;
		}
	brelse(bh);
	return i;
}

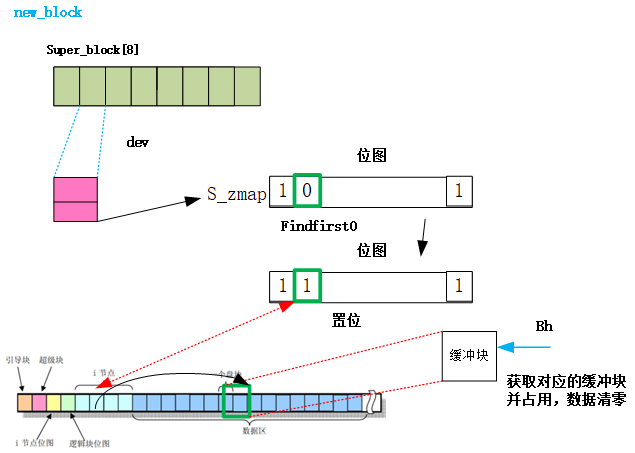

new block

new block
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
int new_block(int dev)
{
	struct buffer_head * bh;
	struct super_block * sb;
	int i,j;

	if (!(sb = get_super(dev)))
		panic("trying to get new block from nonexistant device");
	j = 8192;
	// 扫描逻辑块位图，寻找首个 0 比特位，寻找空闲逻辑块，获取放置该逻辑块的块号。
	for (i=0 ; i<8 ; i++)
		if (bh=sb->s_zmap[i])
			if ((j=find_first_zero(bh->b_data))<8192)
				break;
 // 如果全部扫描完还没找到(i>=8 或 j>=8192)或者位图所在的缓冲块无效(bh=NULL)则 返回 0，
 // 退出（没有空闲逻辑块）。
	if (i>=8 || !bh || j>=8192)
		return 0;
	if (set_bit(j,bh->b_data))
		panic("new_block: bit already set");
	bh->b_dirt = 1;
	 // 置对应缓冲区块的已修改标志。如果新逻辑块大于该设备上的总逻辑块数，则说明指定逻辑块在
 // 对应设备上不存在。申请失败，返回 0，退出。
	j += i*8192 + sb->s_firstdatazone-1;
	if (j >= sb->s_nzones)
		return 0;
	// 读取设备上的该新逻辑块数据（验证）。如果失败则死机。
	if (!(bh=getblk(dev,j)))
		panic("new_block: cannot get block");
	if (bh->b_count != 1)
		panic("new block: count is != 1");
		// 将该新逻辑块清零，并置位更新标志和已修改标志。然后释放对应缓冲区，返回逻辑块号。
	clear_block(bh->b_data);
	bh->b_uptodate = 1;
	bh->b_dirt = 1;
	brelse(bh);
	return j;
}

写文件

写入文件最终映射到sys_write,sys_write判断要写的文件的类型，对于目录文件调用file_write

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
int file_write(struct m_inode * inode, struct file * filp, char * buf, int count)
{
	off_t pos;
	int block,c;
	struct buffer_head * bh;
	char * p;
	int i=0;

/*
 * ok, append may not work when many processes are writing at the same time
 * but so what. That way leads to madness anyway.
 */
	if (filp->f_flags & O_APPEND)//如果设置了文件尾部添加标志，将pos移动到文件末尾
		pos = inode->i_size;
	else
		pos = filp->f_pos;
	while (i<count) {
		if (!(block = create_block(inode,pos/BLOCK_SIZE))) //创建逻辑块并反回块号
			break;
		if (!(bh=bread(inode->i_dev,block)))
			break;
// 求出文件读写指针在数据块中的偏移值 c，将 p 指向读出数据块缓冲区中开始读取的位置。置该
 // 缓冲区已修改标志。
		c = pos % BLOCK_SIZE;
		p = c + bh->b_data;
		bh->b_dirt = 1;
 // 从开始读写位置到块末共可写入 c=(BLOCK_SIZE-c)个字节。若 c 大于剩余还需写入的字节数
 // (count-i)，则此次只需再写入 c=(count-i)即可。
		c = BLOCK_SIZE-c;
		if (c > count-i) c = count-i;
  // 文件读写指针前移此次需写入的字节数。如果当前文件读写指针位置值超过了文件的大小，则
 // 修改 i 节点中文件大小字段，并置 i 节点已修改标志。
		pos += c;
		if (pos > inode->i_size) {
			inode->i_size = pos;
			inode->i_dirt = 1;
		}
// 已写入字节计数累加此次写入的字节数 c。从用户缓冲区 buf 中复制 c 个字节到高速缓冲区中 p
 // 指向开始的位置处。然后释放该缓冲区。
		i += c;
		while (c-->0)
			*(p++) = get_fs_byte(buf++);
		brelse(bh);
	}
	inode->i_mtime = CURRENT_TIME;
    // 如果此次操作不是在文件尾添加数据，则把文件读写指针调整到当前读写位置，并更改 i 节点修改
 // 时间为当前时间。
	if (!(filp->f_flags & O_APPEND)) {
		filp->f_pos = pos;
		inode->i_ctime = CURRENT_TIME;
	}
	return (i?i:-1);
}

关闭文件

关闭文件

注意file_table[64]是所有进程共享的，所以这里是减小引用计数而不是清零。当引用计数为0的时候空闲

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
int sys_close(unsigned int fd)
{
	struct file * filp;

	if (fd >= NR_OPEN)
		return -EINVAL;
	current->close_on_exec &= ~(1<<fd);
	if (!(filp = current->filp[fd]))
		return -EINVAL;
	current->filp[fd] = NULL;
	if (filp->f_count == 0)
		panic("Close: file count is 0");
	if (--filp->f_count)
		return (0);
	iput(filp->f_inode);//释放文件i结点。减小在inode_table[32]里面的引用计数。当引用计数为0的时候空闲
	return (0);
}

删除文件

删除文件

linux文件可以建立链接。文件没多被链接一次文件的的inode的i_nlinks会加1。也就是多个目录项链接到一个文件inode

i_nlinks

检查文件是否能被删除。函数整个流程和打开文件很类似

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
int sys_unlink(const char * name)
{
	const char * basename;
	int namelen;
	struct m_inode * dir, * inode;
	struct buffer_head * bh;
	struct dir_entry * de;

	if (!(dir = dir_namei(name,&namelen,&basename)))
		return -ENOENT;
	if (!namelen) {
		iput(dir);
		return -ENOENT;
	}
	if (!permission(dir,MAY_WRITE)) {
		iput(dir);
		return -EPERM;
	}
	bh = find_entry(&dir,basename,namelen,&de);
	if (!bh) {
		iput(dir);
		return -ENOENT;
	}
	if (!(inode = iget(dir->i_dev, de->inode))) {
		iput(dir);
		brelse(bh);
		return -ENOENT;
	}
	if ((dir->i_mode & S_ISVTX) && !suser() &&
	    current->euid != inode->i_uid &&
	    current->euid != dir->i_uid) {
		iput(dir);
		iput(inode);
		brelse(bh);
		return -EPERM;
	}
	if (S_ISDIR(inode->i_mode)) {
		iput(inode);//释放文件结点
		iput(dir); //释放枝梢结点
		brelse(bh);
		return -EPERM;
	}
	if (!inode->i_nlinks) {
		printk("Deleting nonexistent file (%04x:%d), %d\n",
			inode->i_dev,inode->i_num,inode->i_nlinks);
		inode->i_nlinks=1;
	}
    //具体的文件删除操作：
	de->inode = 0;
	bh->b_dirt = 1;
	brelse(bh);
	inode->i_nlinks--;//修改i_nlinks
	inode->i_dirt = 1;
	inode->i_ctime = CURRENT_TIME;
	iput(inode);//释放文件结点
	iput(dir);//释放枝梢结点
	return 0;
}

### iput

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
void iput(struct m_inode * inode)
{
	if (!inode)
		return;
	wait_on_inode(inode);
	if (!inode->i_count)
		panic("iput: trying to free free inode");
	if (inode->i_pipe) {
		wake_up(&inode->i_wait);
		if (--inode->i_count)
			return;
		free_page(inode->i_size);
		inode->i_count=0;
		inode->i_dirt=0;
		inode->i_pipe=0;
		return;
	}
	if (!inode->i_dev) {
		inode->i_count--;
		return;
	}
	if (S_ISBLK(inode->i_mode)) {
		sync_dev(inode->i_zone[0]);
		wait_on_inode(inode);
	}
repeat:
    //减少引用计数
	if (inode->i_count>1) {
		inode->i_count--;
		return;
	}
    //当链接数目等于0的时候，释放逻辑块
	if (!inode->i_nlinks) {
		truncate(inode);//释放文件在硬盘上占据的逻辑块
		free_inode(inode);//将i结点位图对应的位清空，将inode_table里面对应的表现清空
		return;
	}
    //将i结点内容同步到外设
	if (inode->i_dirt) {
		write_inode(inode);	/* we can sleep - so do again */
		wait_on_inode(inode);
		goto repeat;
	}
	inode->i_count--;
	return;
}

truncate

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
void truncate(struct m_inode * inode)
{
	int i;
     //如果该文件不是目录文件或者普通文件则直接返回
	if (!(S_ISREG(inode->i_mode) || S_ISDIR(inode->i_mode)))
		return;

	for (i=0;i<7;i++)
		if (inode->i_zone[i]) {
			free_block(inode->i_dev,inode->i_zone[i]);//将izone的前7位对应的逻辑块在逻辑位图上对应清零
			inode->i_zone[i]=0;
		}
	free_ind(inode->i_dev,inode->i_zone[7]);//释放一级
	free_dind(inode->i_dev,inode->i_zone[8]);//释放二级
	inode->i_zone[7] = inode->i_zone[8] = 0;
	inode->i_size = 0;
	inode->i_dirt = 1;
	inode->i_mtime = inode->i_ctime = CURRENT_TIME;
}

free_inode

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
void free_inode(struct m_inode * inode)
{
	struct super_block * sb;
	struct buffer_head * bh;

	if (!inode)//结点为空返回
		return;
    //设备号为0
	if (!inode->i_dev) {
		memset(inode,0,sizeof(*inode));
		return;
	}
    //结点被多次引用
	if (inode->i_count>1) {
		printk("trying to free inode with count=%d\n",inode->i_count);
		panic("free_inode");
	}
    //结点的nlinks不为0
	if (inode->i_nlinks)
		panic("trying to free inode with links");
    //超级块不存在
	if (!(sb = get_super(inode->i_dev)))
		panic("trying to free inode on nonexistent device");
    //检查i结点号
	if (inode->i_num < 1 || inode->i_num > sb->s_ninodes)
		panic("trying to free inode 0 or nonexistant inode");
    //结点i结点位图不存在
	if (!(bh=sb->s_imap[inode->i_num>>13]))
		panic("nonexistent imap in superblock");
    //清空对应的位
	if (clear_bit(inode->i_num&8191,bh->b_data))
		printk("free_inode: bit already cleared.\n\r");
	bh->b_dirt = 1;
	memset(inode,0,sizeof(*inode));
}
