Linux 0.11 里面的 inline 问题

问题描述

如下所示linux 0.11中main函数关于fork和pause的定义如下：

1
2
3
static inline _syscall0(int,fork)
static inline _syscall0(int,pause)

本篇文章讨论这里的inline是否有存在的必要，如果去掉会引发什么后果

c 程序运行结构分析

函数调用与执行

为了更好的解决该问题，我们首先需要分析一下c程序运行的结构

以如下一段简单的代码为例：

1
2
3
4
5
6
7
8
9
10
11
12
13
int fun(int a,int b);
int m=10;
int main(){
int i=4;
int j=5;
m=fun(i,j);
return 0;
}
int fun(int a,int b){
int c=0;
c=a+b;
return c;
}

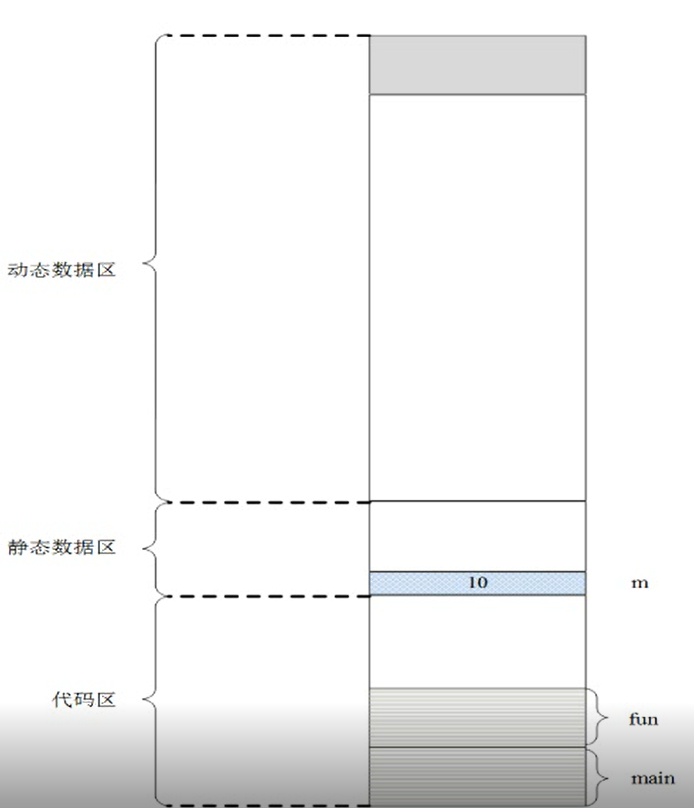

程序运行时，内存中展示了如下三个区域

image-20231111161501642

代码区里面装载了要执行的机器指令，静态数据区装载了全局变量m。动态数据区，在程序没执行的时候还什么都没有，只有在函数执行的时候才会进行压栈清栈的操作。

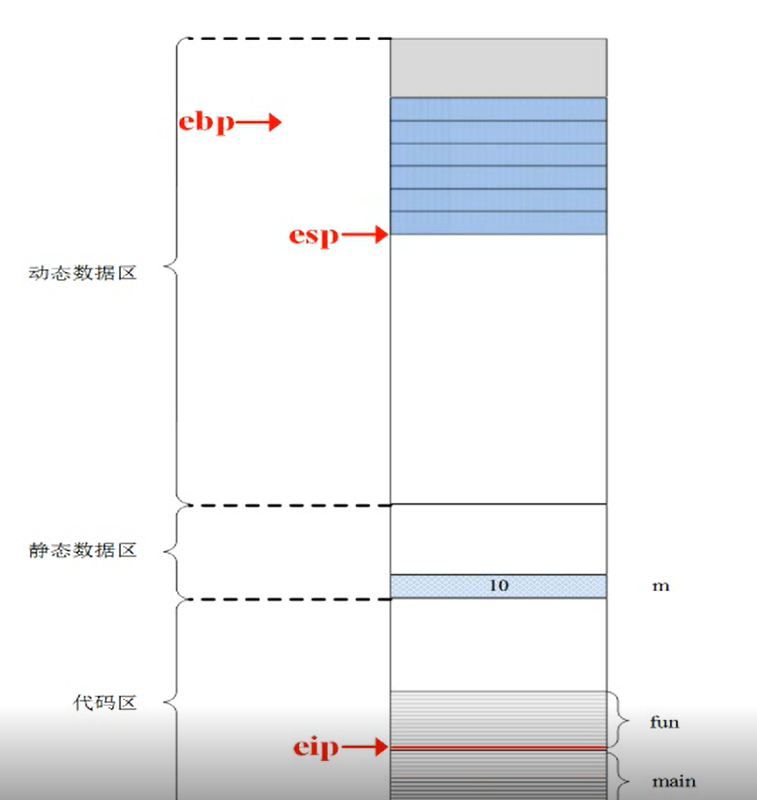

cpu中有三种寄存器，eip，ebp，esp。eip指向要执行的下一条语句，他有两种方式：一个是顺序执行，一个是跳转。

ebp和esp用于管理栈，ebp指向栈底，esp指向栈顶。

image-20231111162313189

运行初始时，eip指向main函数第一条指令，eip和esp位置由操作系统内核设定。

image-20231111224934607

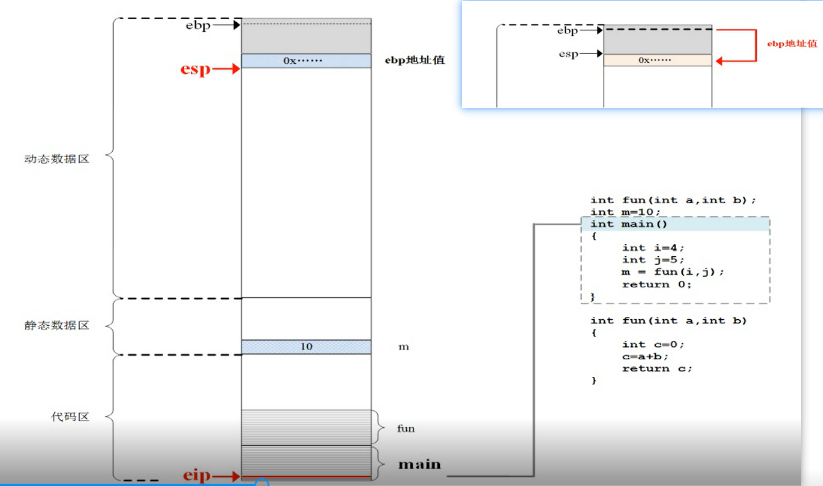

此时将ebp当前的位置压栈，保证在函数执行完以后，ebp还能回到原来的位置，esp自动向下移动指向栈顶。、

下面开始构造main函数自己的栈

image-20231111225242643

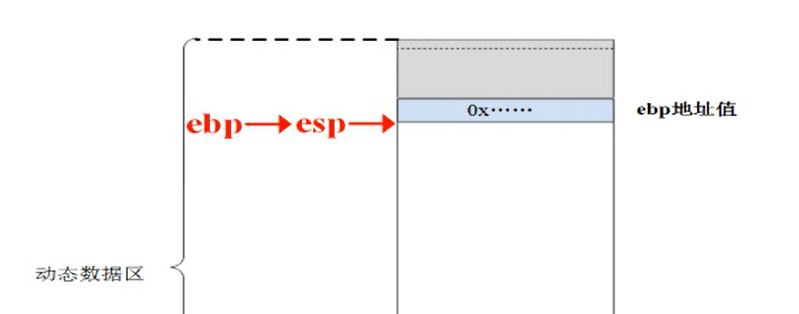

因为上面ebp原来的值已经压栈保存了，现在把ebp向下移动，和esp重合。因为此时main函数还没有用到函数自己的栈，函数栈为空。

eip指向下一条指令int i=4;

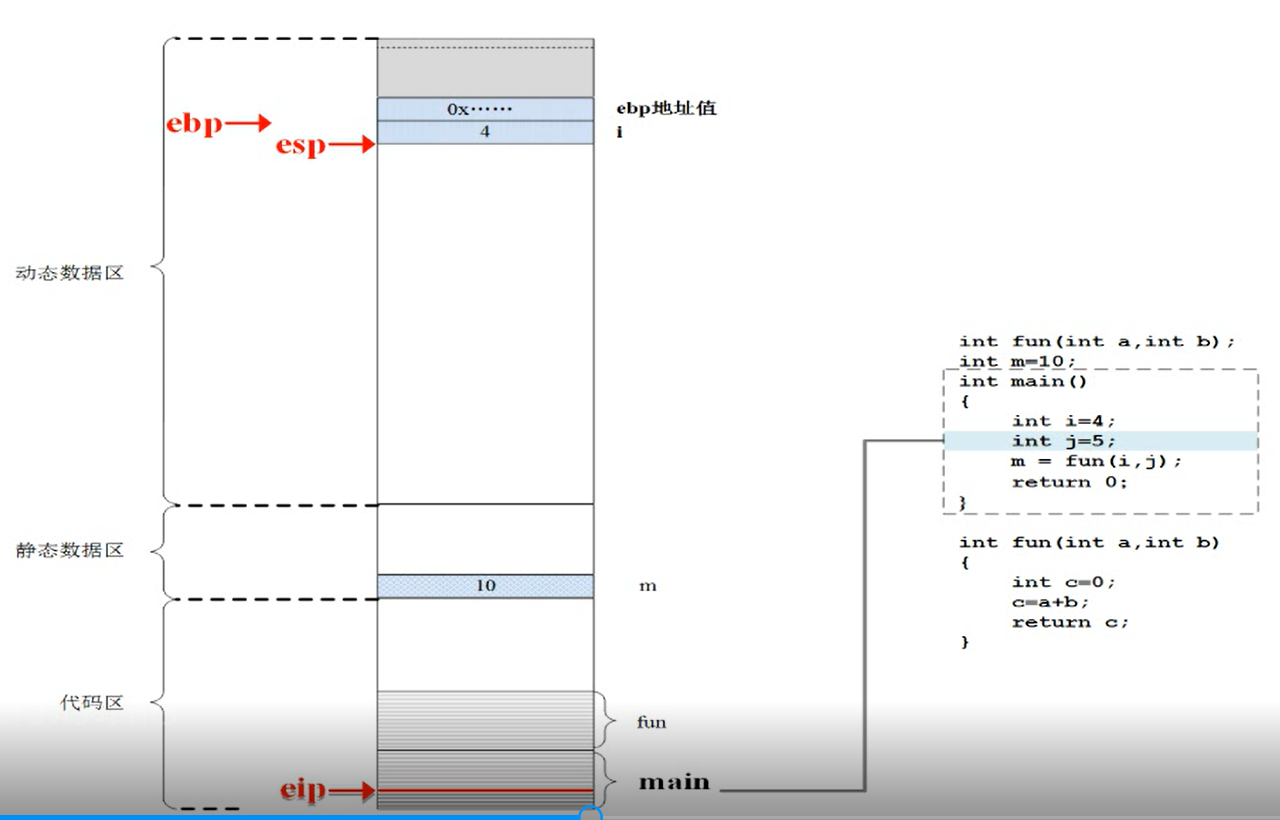

i=4,局部变量用到数据栈，把4压栈，esp向下移动，eip指向下一条指令。

image-20231111225458831

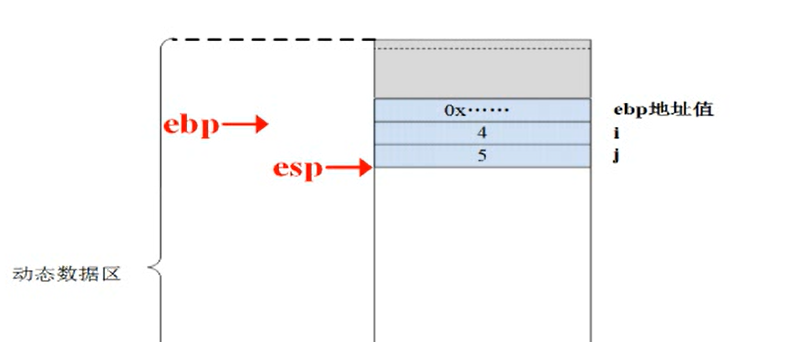

同理5也被存到栈中。

image-20231111225638383

调用fun函数

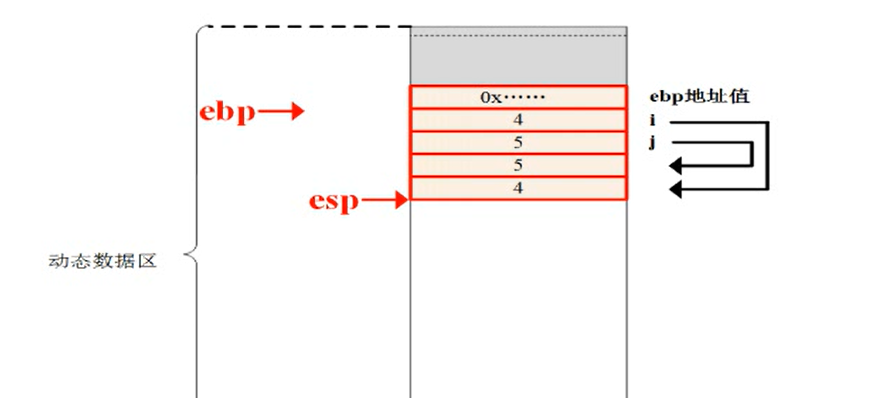

首先执行传参的指令，参数入栈的顺序是从右到左，此时用的还是mian的栈

image-20231111230409118

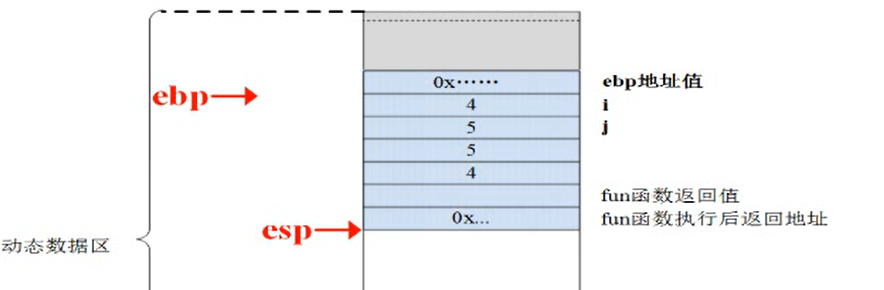

为fun函数返回值开辟空间，（IA32中是用eax寄存器存储返回值，就不用像这里额外开辟空间存储）,接下来把fun函数返回后要继续执行的地址压栈

image-20231111230602690

fun函数开始执行，准备建立fun函数的栈

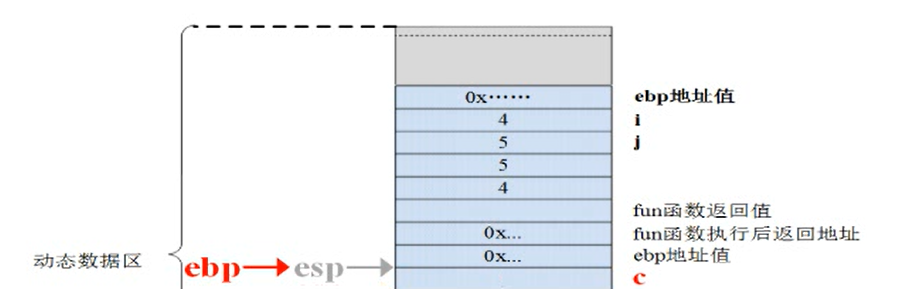

首先保存当前ebp的地址，ebp指向esp。

image-20231111230747076
1
2
3
4
5
int fun(int a,int b){
int c=0;
c=a+b;
return c;
}

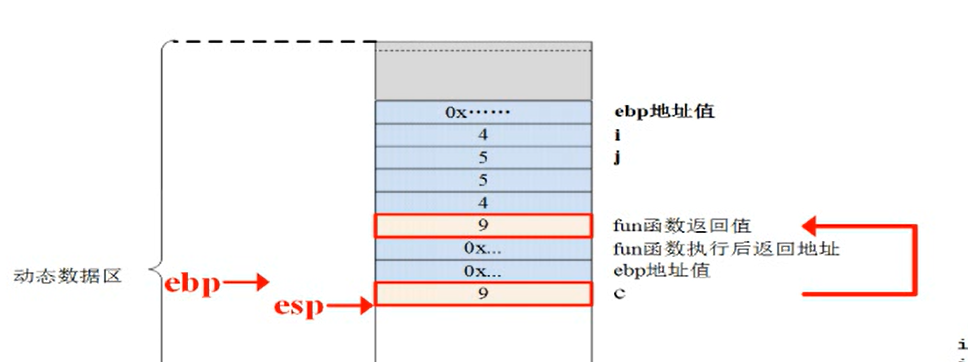

继续执行fun函数，将函数的局部变量压栈：

此时局部变量在fun函数的栈中，参数在main函数（主调函数）的栈中，以ebp作为分界线寻找

image-20231111231045222

函数返回恢复现场

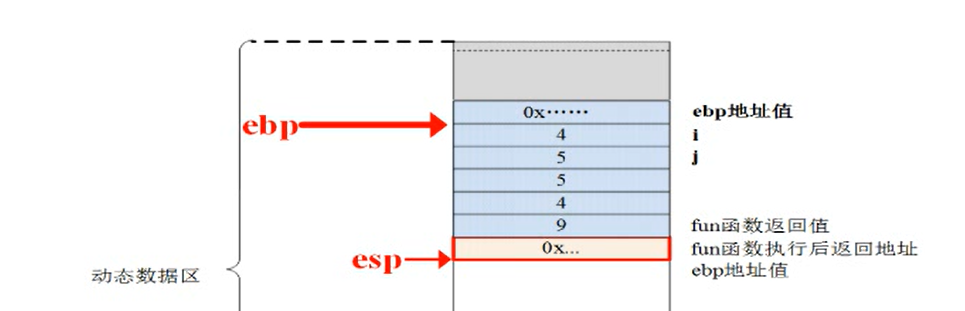

首先需要恢复栈ebp，首先栈顶是ebp要恢复的位置，出栈后移动ebp，esp自动上移

image-20231111231414857

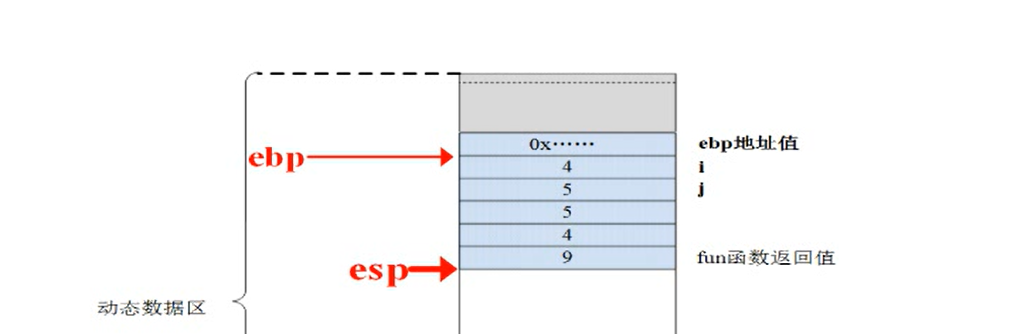

接下来执行RET指令，这条指令将fun函数执行后的返回地址给eip使程序跳转到调用函数后的指令，清栈esp上移

image-20231111231525091

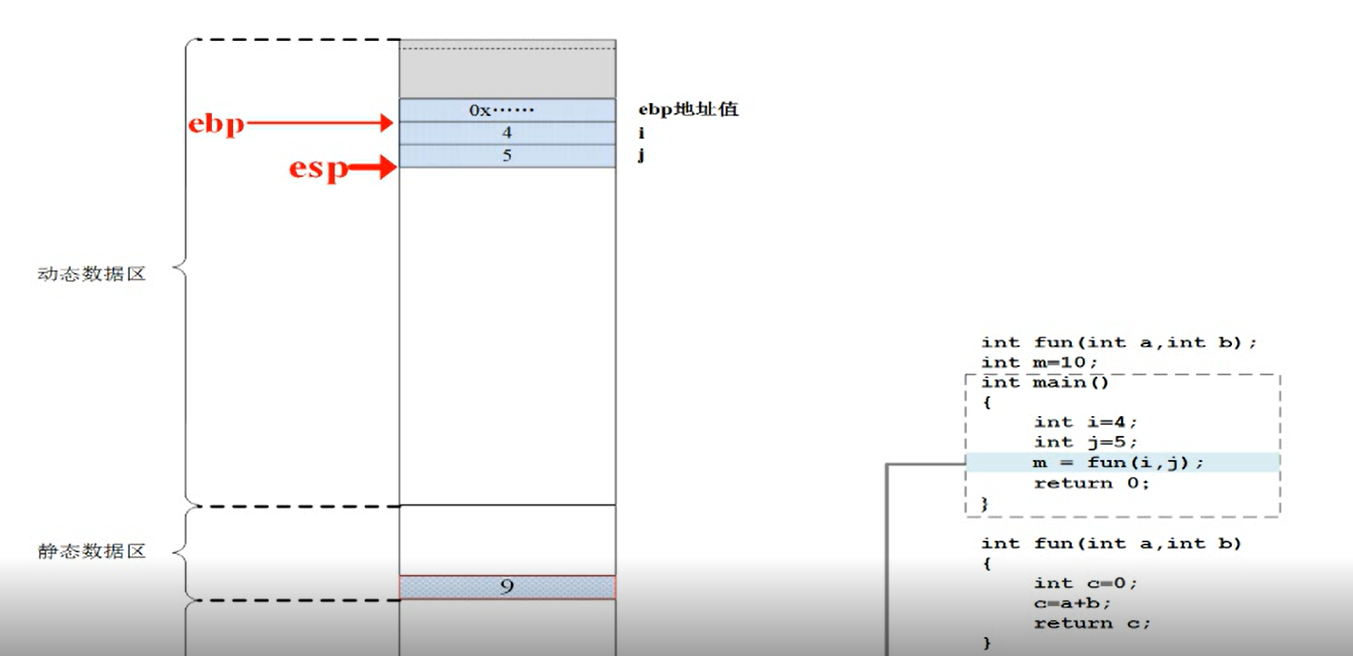

将fun函数返回值传给m，现在栈里面由fun函数传的参数，这些已经没有用了，因此这里就会进行清栈

image-20231111231823242

main函数返回时的清栈工作和上面是一致的

如果两个inline都去掉是什么情况

理论分析

1
2
3
4
5
6
7
8
9
10
11
12
13
void main(void){
    ...

	if (!fork()) {		/* we count on this going ok */
		init();
		//进程本来已经走到pause了，
	//	但是因为eip是fork的eip所以返回的时候是从fork这里出来的
	//eax是在tss初始化里面设置为0，所以res=0所以返回值就是0，所以！fork为真，所以进程1就执行到这里面的init里了
	//因此此时属于三特权的进程1的代码
	}
	for(;;) pause();//死循环，进程调度开始

}

首先正常的执行顺序是，进程1执行的时候从进程0的fork的res处返回：

1
2
3
4
5
6
7
8
9
10
11
12
type fork(void) \
{ \
long __res; \
__asm__ volatile ("int $0x80" \ //init 0x80是所有系统调用函数的总入口，fork是其中之一
	: "=a" (__res) \ //第一个冒号之后是输出部分，将_res赋值给eax
	: "0" (__NR_fork)); \ //第二个冒号后是输入部分，"0"同上寄存器，即eax ，__NR_fork=2，赋值给eax，紧接着就进行了0
    //x80软中断
if (__res >= 0) \ //int 0x80中断返回后，将执行这一句
	return (type) __res; \
errno = -__res; \
return -1; \
}

返回后执行到语句，因为进程1eax设置了0，从而执行init

1
2
if (!fork()) {		/* we count on this going ok */
		init(); }

以上是基于inline的情况

那么如果都不inline了会有什么后果？

这里会出现问题，主要原因是进程1从fork里面出来的时候走的并不是完整的函数返回过程，只是将eip进行了切换，fork的函数返回地址都在进程0的fork返回后从进程0的用户栈中被清理了（进程0的esp向高地址移动，此时进程1的esp没变）。如果是inline，他并不是一真正的函数，而是之间插进去了，没有函数的栈所以不会有问题

我们先考虑一个最简单的过程：进程0执行到pause的时候，发生进程调度，进程切换到进程1.

此时如果两个都不是inline

进程0的用户栈*里面存的内容：

fork函数返回后的地址已经被清除了，因为pause函数已经调用了，所以有pause函数返回后的地址，在pause执行后面就调用int 0x80了，这些东西就放在进程0的内核栈里面了与用户栈无关，所以这里没有。

切换到进程1以后，因为进程1的esp和ebp和进程0调用fork时是完全一样的（指向用户栈），而且进程1是复制了进程0的页表，他们俩指向的是同一个物理空间。（注：首先copy_process 设置进程1的esp和ss，这两个值和进程0的一致，接着调用copy_mem，对进程1 的ldt进行了重新设置，对应的是进程1 的线性地址空间，在copy_page_table中，将进程0和进程1的线性地址空间指向了同一个物理页面，基于上述过程，当调度到进程1 执行后，进程1的ss查询进程1的ldt[2]得到进程1 的用户数据段基址，映射到的物理地址和进程0的用户数据段对应的物理地址一致）.此时，进程0，进程1，esp，ebp是一样的，物理地址里面的内容也是一样的，可以看成是在进程1开始发生压栈动作（写操作)之前都和进程0共用了一个物理栈.

1
2
3
4
5
6
7
8
9
10
 int copy_process(int nr,long ebp,long edi,long esi,long gs,long none,
		long ebx,long ecx,long edx,
		long fs,long es,long ds,
		long eip,long cs,long eflags,long esp,long ss)//调用的时候传参是在压栈的时候就干了的所以看上去好像没传参数
{
      ...
    p->tss.esp = esp;
	p->tss.ebp = ebp;
     ...
 }

并且注意到在复制页表的时候：也就是说进程0比较特殊，他仍具有写权限，==所以进程0在创建进程1以后执行pause的时候不会触发copy on write的写时复制==，这一点非常关键。所以进程1从fork return 后使用的用户栈就是进程0那个有pause返回地址的栈。

1
2
3
4
5
6
7
8
9
10
11
12
int copy_page_tables(unsigned long from,unsigned long to,long size)
{
  ...
  if (this_page > LOW_MEM) {//1MB以内的内核区域不参与用户分页管理
				*from_page_table = this_page;//一般都是父子进程同时变成只读的，但是因为有LOW——MEM所以进程0还是可读写，进程1变成只读
				this_page -= LOW_MEM;
				this_page >>= 12; //
				mem_map[this_page]++; //增加引用计数，说明这个页被这个进程占用了
			}
...
}

因为代码不是inline的所以进程1走到return (type) __res; \的时候，发生return引发清栈和恢复现场的操作，此时因为fork的已经清了，返回地址就变长了pause的返回地址，进程1出来就不会走init而是卡死在了pause里面，因为此时eax并不是按照需要等于非0，所以程序跑飞，会出现问题。

小附加：有没有可能正好正常

有可能。上面讨论的是进程0规规矩矩的执行到pause以后进程1调度的情况。实际上还有可能存在：

进程0从fork出来且还没有进入pause的时候（为什么不能是执行完copy_process且还没有执行完fork的时候切换：因为在内核态，不允许进程切换）进程0的时间片就没有进程1足了，此时在发生时钟中断，do_timer的时候，就会发生调度，切换到进程1

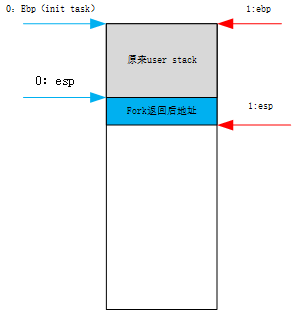

此时进程0的栈里面已经没有fork了，但是注意清栈的操作是esp向高地址移动，而数据本身并没有从内存中抹去。由于在进程1创建的时候，复制的是进程1有fork的返回值的时候的esp，因此此时的情景是这样的：

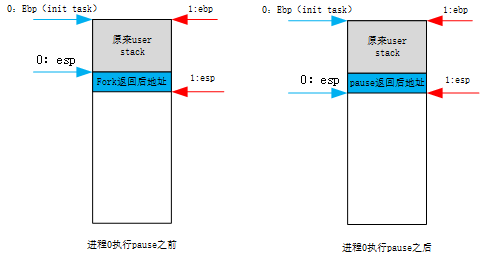

用户栈变化

所有尽管进程0已经清栈了，但是此时数据还没有被覆盖。此时进程1的用户栈里面还有fork的返回后地址。在进程1fork ret返回时可以回到正确的位置，当进程1使用自己的栈的时候，会发生写时复制，进程1和0的栈彻底分成两个。

为啥有的时候行有的时候不行

因为操作系统调度是根据时间片进行的，而不是指令数。时间比较依赖cpu 硬件或虚拟机类型

代码测试

只去掉pause的inline

理论分析

当去掉pause的inline的时候，当进程0执行到pause的时候切到进程1，执行·fork的返回，此时因为fork是inlie的所以进程1可以正常的执行到if(!fork)的位置，执行init()，此时进程1要为init建立函数栈，要进行写操作，发生copy on write。

代码测试

只去掉fork的inline

理论分析

去掉fork的inline的时候，当进程0执行到pause的时候切到进程1，因为pause是inline的所以进程0虽然执行了pause但是不会把pause的返回地址压入栈中，所以此时用户栈和下图是一致的，进程1执行的时候可以正常跳到if(!fork（）)继续执行

用户栈变化

代码测试

小结关键点

内存：代码区，静态数据区。动态数据区 cpu：eip（指向下一条指令） ebp（栈底） esp（栈顶指针） 函数调用时，参数入栈顺序，从右向左），函数调用的时候首先将传参压入数据栈中。 然后将函数执行完的返回地址压栈，保存main函数的栈底（压栈），ebp挪到fun函数栈底，运行函数程序 函数局部变量压栈。 函数返回，根据栈中内容恢复现场，函数传参已经没用了，进行清栈。 用的是用户栈，是共用一个栈：理由copy page tables 进程0完全复制给进程1了，因此物理内存是一个物理内存，线性地址空间不一样，但是物理空间一样，所以可以看成共用一个栈，当发生写时复制才变两个栈，因为进程0本来是可读写的所以没导致copy on write 所以还是共用了一个栈。 注意：进程0的压栈没有导致写时复制 为啥卡在pause？ 因为进程0压栈了fork和pause的返回地址，但是fork返回了就清栈了，所以现在栈里面就是pause所以fork跳出来的时候返回到pause里面去了 有没有可能跑对？有可能 为啥有的时候行有的时候不行，因为操作系统调度是根据时间片进行的，而不是指令数。时间比较依赖cpu 硬件或虚拟机类型 当前进程有tss switch to 里面也有一套tss
